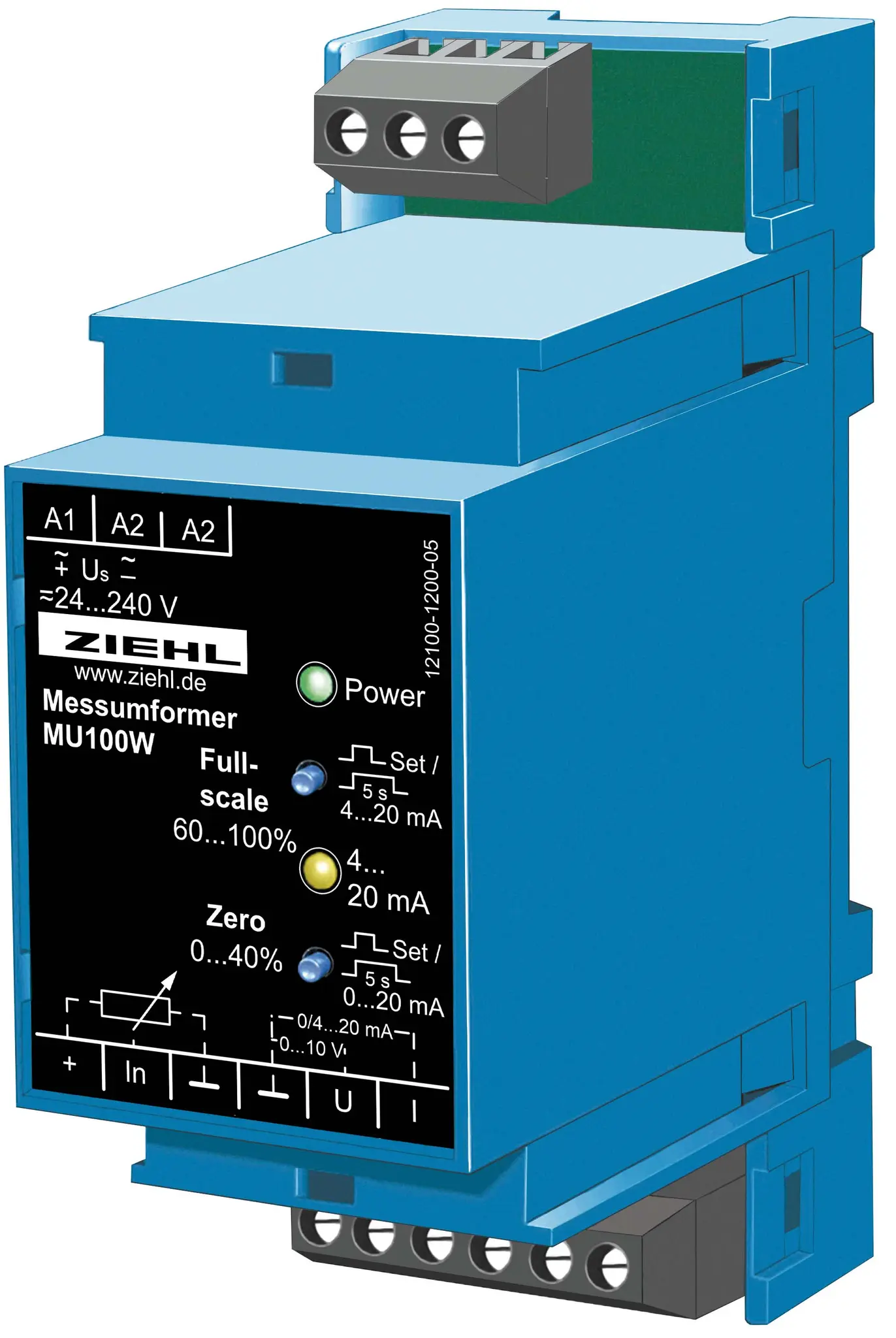

Ziehl T236041, Messumformer für Potentiomter Typ MU100W

Der MU100W wandelt die Stellung eines Widerstandspotentiometers in ein proportionales Ausgangssignal von 0/4–20 mA oder 0–10 V um. Der Nullpunkt kann im Bereich von 0 bis 40 % und der FullScale-Bereich von 60 bis 100 % des Einstellbereichs des Potentiometers einfach per Tastendruck abgeglichen werden.

Mit dem eingebauten Universal-Netzteil für AC/DC 24–240 V ist das Gerät mit allen gängigen Hilfsspannungen kompatibel. Am Ausgang stehen wahlweise 0/4–20 mA oder 0–10 V zur Verfügung. Typische Anwendungen sind das Erzeugen von Stellbefehlen oder die Positionserkennung mechanischer Bauelemente, wie z. B. Klappen.

Merkmale:
Anschluss geeignet für Potentiometer von 0–500 Ω bis 0–10 kΩ,
Nullpunkt abgleichbar im Bereich von 0–40 % des Einstellbereichs,
FullScale abgleichbar im Bereich von 60–100 % des Einstellbereichs,
Einfacher Abgleich von Nullpunkt und FullScale per Tastendruck,
Analogausgang 0–20 mA / 4–20 mA,
Analogausgang 0–10 V,
LEDs zur Anzeige des Betriebszustands,
Universal-Netzteil AC/DC 24–240 V,
Verteilereinbaugehäuse mit 2 TE, Einbauhöhe 55 mm.

Produktgruppe: Messumformer
Eingänge/Messgrößen: Widerstand/Leitwert
Ausgänge: Analogausgang 0/4-20 mA, 0-10 V
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Zulassung: UL/CSA, CE EU-Konformitätserklärung
