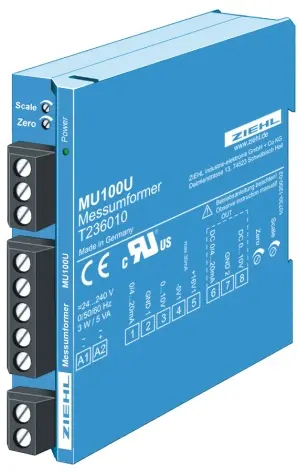

Ziehl T236010, Universal-Messumformer / Trennverstärker Typ MU100U

Auslaufmodell - Restbestände verfügbar. Nachfolger: MU1000K (mit kleinen Abweichungen). Universal-Messumformer MU100U.
Der Universal-Messumformer MU100U ist für den Anschluss an Versorgungsspannungen zwischen 24 und 240 V (Gleich- oder Wechselspannung) geeignet. Eingangs- und Ausgangssignale sind galvanisch getrennt, um höchste Sicherheit und Präzision zu gewährleisten.

Funktionen
Eingangssignale: DC 0/4-20 mA oder 0-10 V.
Ausgangssignale: 0/4-20 mA und 0-10 V.
Signalumwandlung: Das Eingangssignal wird in ein normiertes Spannungssignal umgesetzt, in eine Frequenz umgewandelt und über einen Optokoppler zur galvanischen Trennung übertragen. Anschließend wird das Signal wieder in eine Spannung umgewandelt und verstärkt.
Stromversorgung: Die Schaltungsteile vor und nach dem Optokoppler werden vom Netzteil mit potentialgetrennten Spannungen versorgt.

Anwendungen
In der Mess-, Steuer- und Regelungstechnik ist eine galvanische Trennung oft unerlässlich, um Verfälschungen von Messwerten durch Ausgleichsströme (z. B. an Schreibern) zu vermeiden. Der MU100U schützt zudem die Niederspannungsseite effektiv vor Schäden bei Störungen auf der Primärseite.
Durch die Unterstützung gängiger Normsignale (0-20 mA, 4-20 mA, 0-10 V) löst der MU100U Kompatibilitätsprobleme zwischen Messumformern und Auswerteeinheiten. Die universelle Versorgungsspannung und die flexiblen Ein- und Ausgangssignale machen ihn vielseitig einsetzbar und vereinfachen die Lagerhaltung erheblich.

Vorteile
Universelle Kompatibilität: Passt praktisch immer dank flexibler Signal- und Spannungsoptionen.
Galvanische Trennung: Verhindert Messwertverfälschungen und schützt Geräte.
Einfache Lagerhaltung: Ein Gerät für zahlreiche Anwendungen.

Produktgruppe: Messumformer
Eingänge/Messgrößen: Standardsignale 0/4-20 mA, 0-10 V
Ausgänge: Analogausgang 0/4-20 mA, 0-10 V
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau
Zulassung: UL/CSA, CE E
