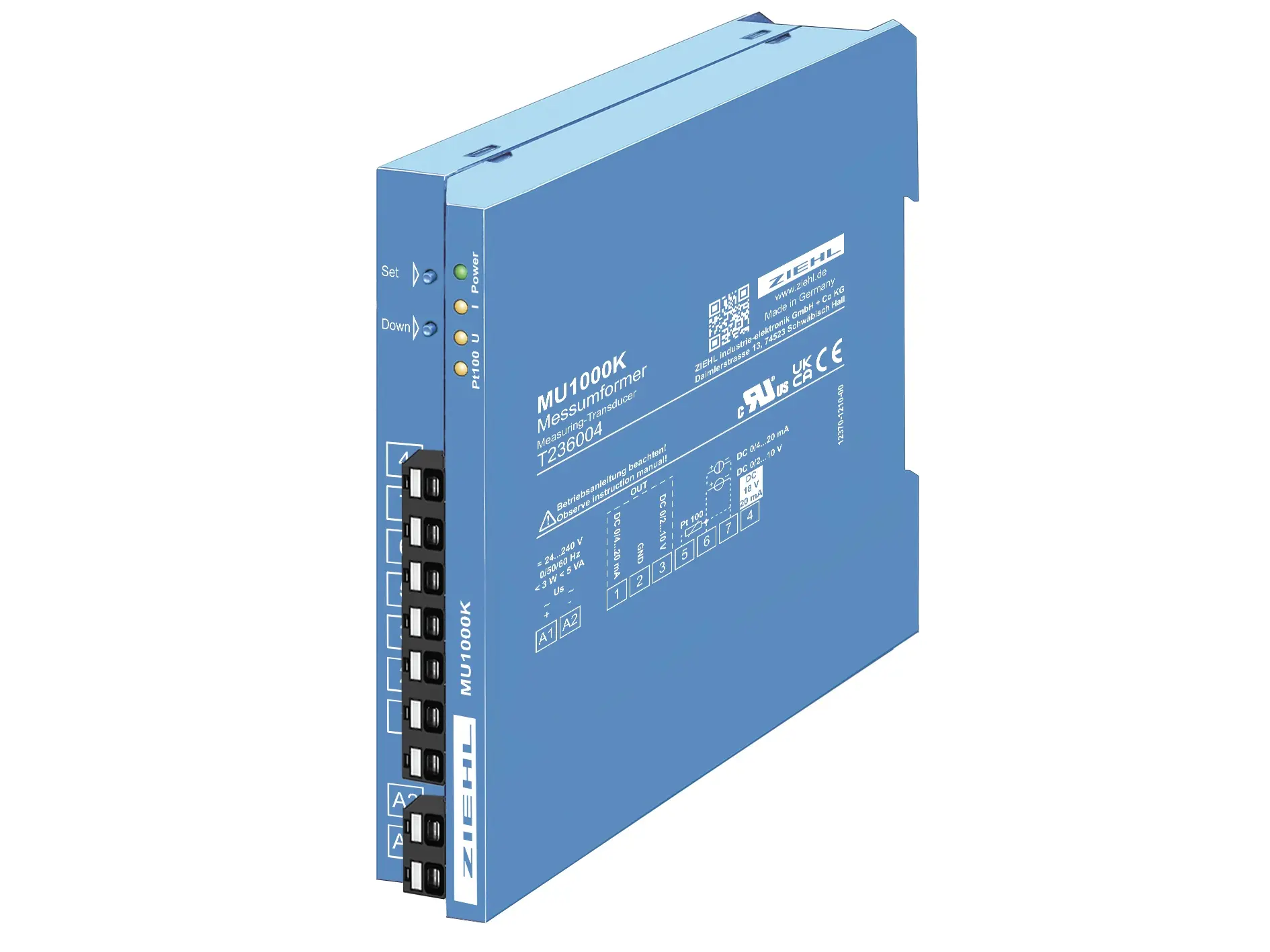

Ziehl T236004, Universal-Messumformer Typ MU1000K

Universal-Messumformer MU1000K können Eingangssignale Pt 100 und DC Strom (0/4-20 mA) und Spannung (DC 0/2-10 V) verarbeiten.

Es stehen vorprogrammierte Messbereiche zur Verfügung. Weitere Messbereiche können einfach skaliert werden. Bei Pt 100 können Temperaturen zwischen -200 und +800 °C ausgewertet werden. Die Ausgangssignale 0/2-10 V und 0/4-20 mA sind potentialgetrennt von Messeingang und Steuerspannung. Mit seinem Universal-Netzteil AC/DC 24-240 V kann der Messumformer an allen gängigen Versorgungsspannungen betrieben werden.

änderungen T236002.1 -> T236004: Ausführung mit Federzugklemmen, RoHS/REACH-konform.
Weitere Informationen finden Sie in unserer Kundeninformation: Neue Klemmen bei Geräten der Bauform K.

Eingänge:
- Messeingang DC 0/2-10 V
- Messeingang DC 0/4-20 mA
- Speisung für 2-Draht-Messumformer DC 18 V/25 mA
- Messeingang Pt 100, 3-Leiter, -200 … +800 °C
- Automatische Leitungskompensation
- Vorkonfigurierte Nullpunkte und Messspannen
- Nullpunkt und Messspanne individuell einstellbar

Ausgänge:
- DC 0/4-20 mA
- DC 0/2-10 V
- Potentialtrennung zwischen Eingang, Ausgang und Steuerspannung

Anzeigen und Bedienelemente:
- 2 Taster für Abgleich
- 4 LEDs für Betriebszustandsanzeige und Abgleich
- Allspannungsnetzteil AC/DC 24-240 V
- Gehäusebauform K, 22,5 mm breit

Produktgruppe: Messumformer
Eingänge/Messgrößen: Standardsignale 0/4-20 mA, 0-10 V, Strommessung, Pt 100
Ausgänge: Analogausgang 0/4-20 mA, 0-10 V
Anschlussspannung: AC/DC 24 - 270 V
Zulassung: UL/CSA, UKCA
