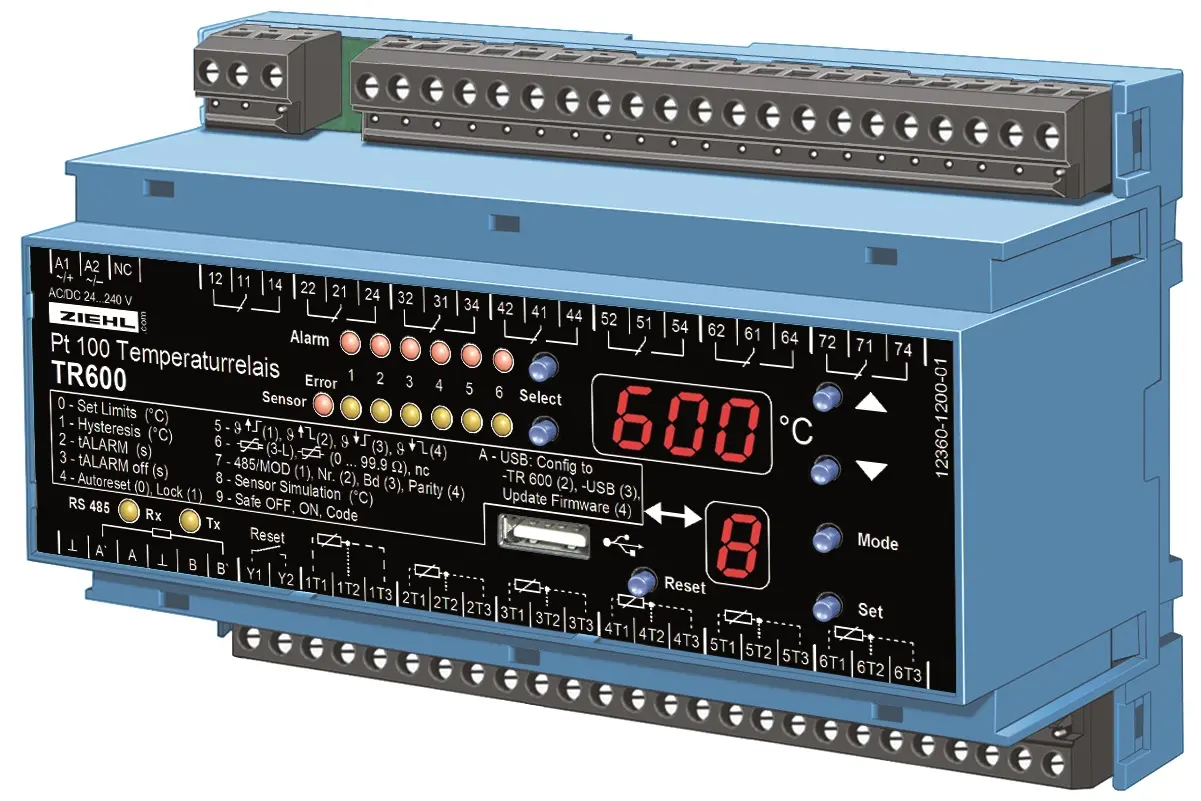

Ziehl T224361, Pt 100-Temperaturrelais Typ TR600

6-fach Temperaturrelais für Pt 100-Sensoren. Das Schaltgerät Typ TR600 überwacht bis zu 6 Sensoren gleichzeitig. Der Anwender kann den 6 Ausgangsrelais mehrere Grenzwerte nahezu beliebig zuordnen. Die Temperaturwerte von 2 Einzelsensoren oder Sensorgruppen können auf 2 Analogausgänge (0/4-20 mA und 0/2-10 V, skalierbar) geschaltet werden. Die Zuordnung Fühler/Relais ist sehr variabel programmierbar. Grundeinstellungen, wie die überwachung von 3 Sensoren auf denselben Grenzwert mit gemeinsamer Meldung (z. B. beim Einsatz an Motoren oder Transformatoren), werden im Verlauf der Programmierung automatisch angeboten.

Das TR600 wird überall dort besonders vorteilhaft eingesetzt, wo mehrere Pt 100-Sensoren gleichzeitig ausgewertet werden sollen:
Maschinen, Lager, Anlage
Motoren oder Generatoren, auch mit gleichzeitiger überwachung von Lager- oder z. B. Ablufttemperaturen
Transformatoren, auch mit zusätzlicher überwachung der Kerntemperatur

Technische Daten:
Mess- und überwachungsbereich: -199 ... +800 °C
6 Sensoren anschließbar
6 Relaisausgänge
Schnittstelle RS485, Protokolle ZIEHL und Modbus RTU
2 Analogausgänge: 0/4-20 mA und 0/2-10 V, skalierbar
Allspannungsnetzteil: AC/DC 24 - 240 V
Anschlussklemmen steckbar

Zubehör:
Einbaurahmen ER8 für Schalttafeleinbau

Alternative:
Temperaturrelais Typ TR660IP

Produktgruppe: Temperaturüberwachung
Eingänge/Messgrößen: Pt 100
Ausgänge: Alarme/Relais, Interface/Bus
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Zulassung: UL/CSA, CE EU-Konformitätserklärung
Sonstiges: 3 oder mehr Sensoreingänge, Wiedereinschaltsperre
Anwendungen: Windkraftanlagen, Trafoschutz, Blockheizkraftwerk, Motorschutz
