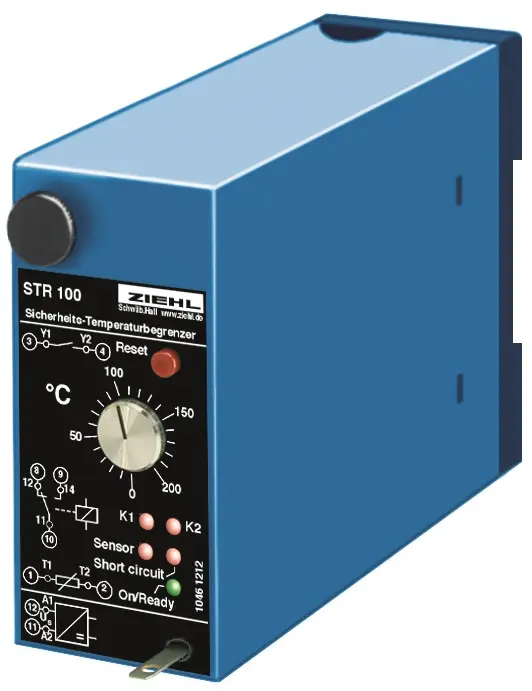

Ziehl T224142, Sicherheitstemperaturbegrenzer Typ STR100

Der elektrische Sicherheitstemperaturbegrenzer Typ STR100 dient zur überwachung thermischer Prozesse. überschreitet die Temperatur die zulässige Grenze oder tritt eine Störung auf, schaltet der STR100 die Anlage unverzüglich in einen betriebssicheren Zustand. Die Grenztemperatur kann frontseitig über ein skaliertes Potentiometer eingestellt werden. Eine plombierbare Klarsichtabdeckung verhindert unbeabsichtigtes oder unbefugtes Verstellen des Grenzwerts.

Sicherheitstemperaturbegrenzer wie der STR100 kommen in Anlagen zum Einsatz, die hohen Anforderungen an die Temperaturüberwachung stellen, z. B. Industrieofenanlagen, Färbereimaschinen oder Thermalölanlagen. Das Gerät ist für den Einsatz mit Widerstandsfühlern vom Typ Pt 100 geeignet. Die Eignung muss in Kombination mit dem verwendeten Fühler nachgewiesen werden. Regelmäßige überprüfungen sind für erhöhte Sicherheit vorgeschrieben.

Der STR100 ist für sicherheitsrelevante Anwendungen bis SIL 2 und PL c geeignet. Er erfüllt die Anforderungen der Kategorie 3 gemäß DIN EN 954-1, was durch den TüV Rheinland mit den Berichten T24/00 vom 19.06.2000, T103/2007 Z1 vom 25.01.2007 und Z103/2007 E2 vom 12.09.2007 bestätigt wurde

Der Sicherheitstemperaturbegrenzer STR100 erfasst den Widerstand eines angeschlossenen Pt 100-Sensors, linearisiert diesen und wertet ihn in zwei getrennten Kanälen aus. Solange die gemessene Temperatur unter dem eingestellten Grenzwert liegt, sind beide Ausgangsrelais angezogen. Nach dem Einschalten der Versorgungsspannung ist zunächst ein Reset erforderlich (Kontakt zwischen Klemmen 3 und 4 schließen). Die Relais sind so verschaltet, dass sie nach außen die Funktion eines Wechslers erfüllen. Der Lastkreis ist nur geschlossen, wenn beide Relais angezogen sind.

Bei einer Störung oder überschreiten des Grenzwerts fallen beide Relais ab, und der Lastkreis wird getrennt. Abgefallene Relais (K1 und K2) werden durch das Leuchten roter LEDs angezeigt. Bei überschreiten des Grenzwer
