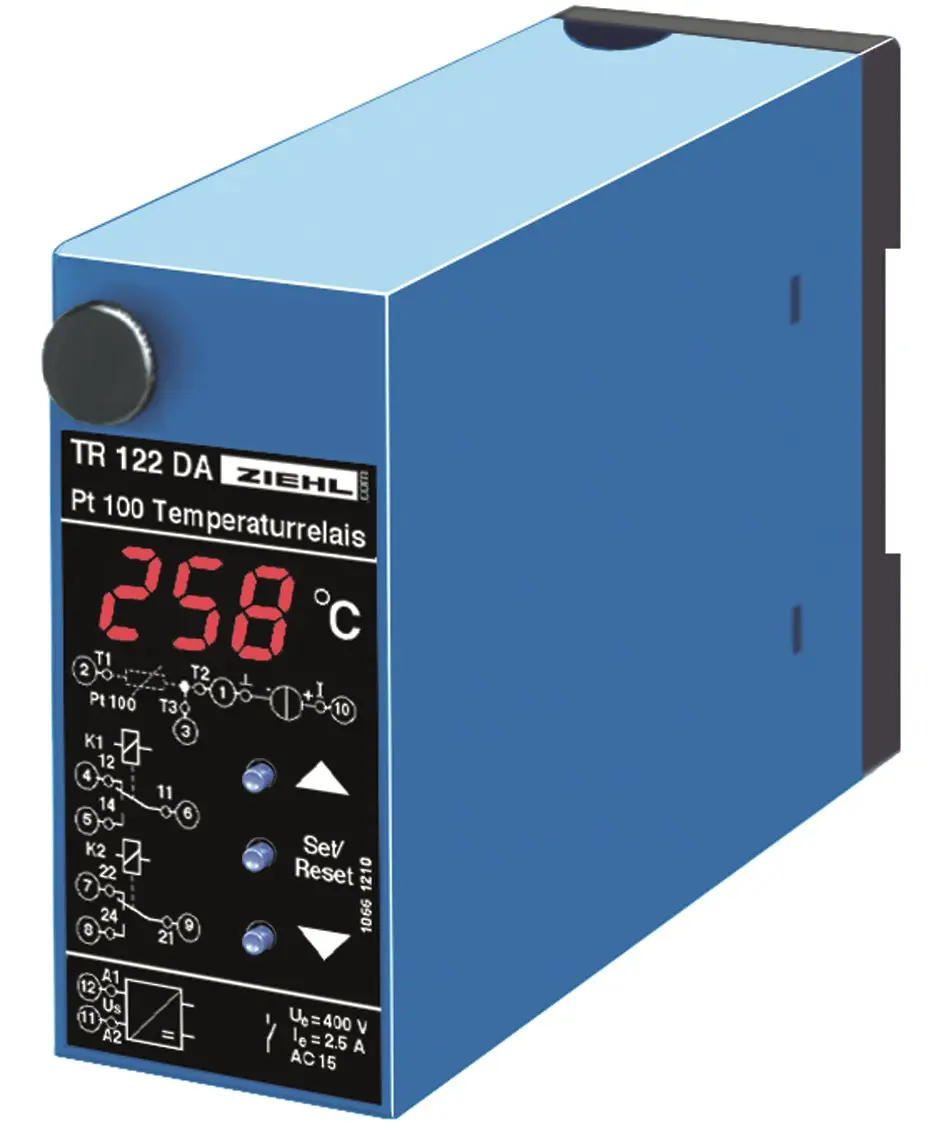

Ziehl T224127, Pt 100-Temperaturrelais Typ TR122D(A)

Das Temperaturrelais TR122D(A) verfügt über zwei Grenzwerte/Alarme und wahlweise einen Analogausgang. Es ist vielseitig einsetzbar und bietet präzise Temperatur- und Widerstandsüberwachung.

Anwendungen:
Temperaturwächter mit Vorwarnung und Abschaltung.
Temperaturwächter für Fenster.
Messumformer.
2-Punkt-Regler, z. B. für Rohrbegleitheizung (zweiter Schaltpunkt überwacht die Funktion und meldet Untertemperatur).
3-Punkt-Regler mit zwei Heizstufen (Aufheizen/Halten).
Widerstandsüberwachung 0–850 Ohm.
Widerstandmessumformer.
Beschreibung:
Das Signal vom Sensor wird von einem Mikroprozessor ausgewertet. Relais und Analogausgang werden entsprechend der programmierten Funktionen angesteuert.

Merkmale:
1 Sensor Pt 100 in 2- oder 3-Leiter-Technik.
Messbereich: -199…+850 °C.
Widerstandsmessung: 0…850 Ohm.
2 Schaltpunkte (Alarme), 2 Ausgangsrelais.
3-stellige Digitalanzeige (LED).
Sensorüberwachung.
Abfrage von Min-/Maximalwerten.
Skalierbarer Analogausgang 0/4…20 mA (nur TR122DA).
Allspannungsnetzteil AC/DC 24–240 V.
Stecksockelgehäuse, service- und montagefreundlich.

Programmierbare Parameter:
Grenzwerte (Alarme- Hysterese (+ oder - = MIN- oder MAX-Funktion).
Relais: Arbeits- oder Ruhestrom.
Autoreset oder verriegelt.
Ansprech- und Rückschaltverzögerung.
Analogausgang.
EasyLimit für einfache Einstellung der Grenzwerte.
Codesperre gegen unbefugtes oder unbeabsichtigtes Verändern der Parameter.

Produktgruppe: Temperaturüberwachung
Ausgänge: Analogausgang 0/4-20 mA, 0-10 V, Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau
Zulassung: CE EU-Konformitätserklärung
Sonstiges: Wiedereinschaltsperre
Anwendungen: überwachung von Begleitheizungen
