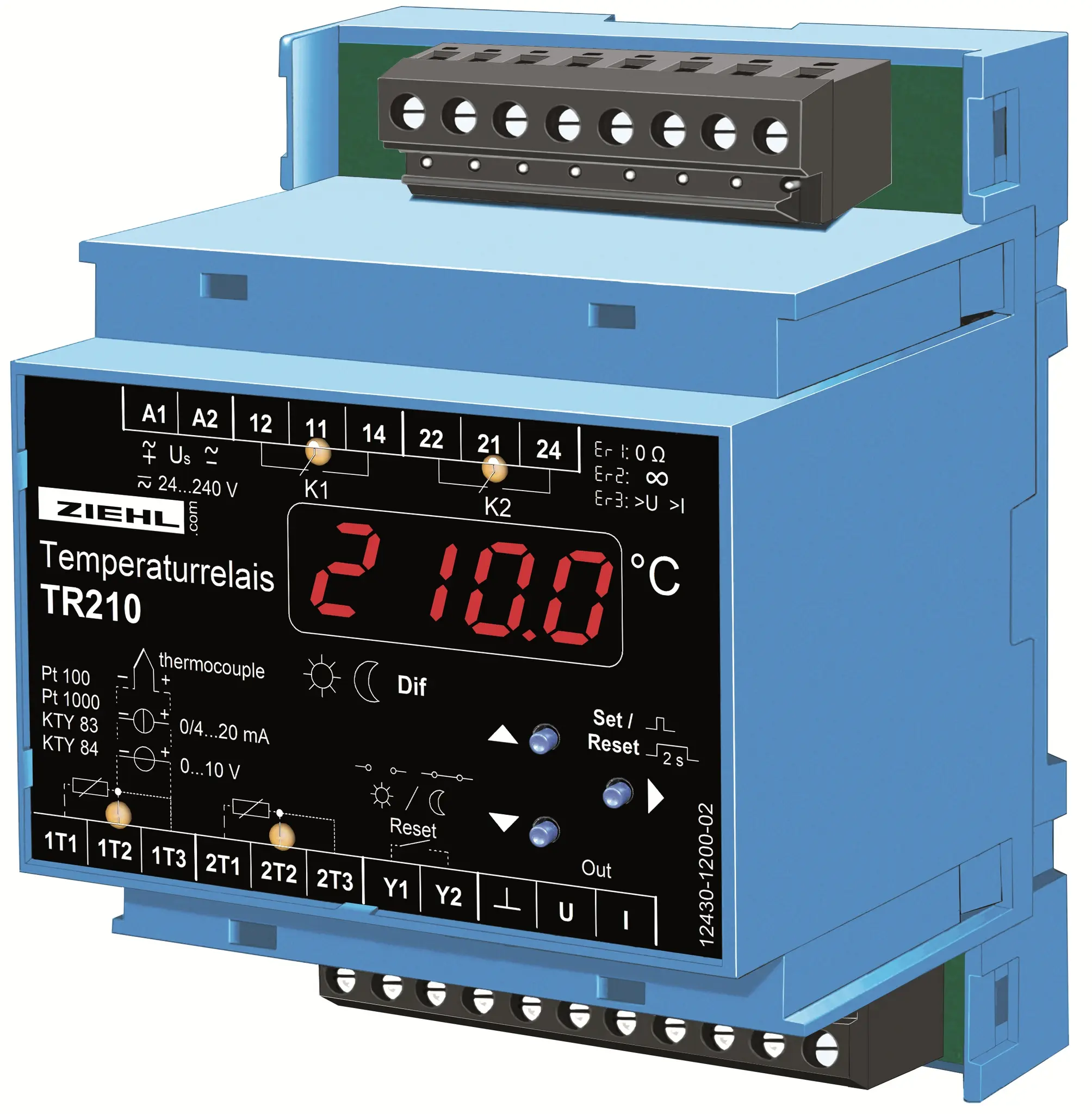

Ziehl T224071, Universal-Temperaturrelais Typ TR210

Temperaturrelais TR210 verfügen über 2 Messeingänge, an die Temperatursensoren (Pt 100, Pt 1000, KTY, Thermoelemente) oder Standardsignale 0/4-20 mA, 0-10 V angeschlossen werden können. Die Messeingänge werden auf bis zu 4 Grenzwerte überwacht.

Die Werte eines oder beider Messeingänge können über einen skalierbaren Analogausgang ausgegeben werden.

Einsatz:
Das Gerät ist mit seinen vielfältigen Programmiermöglichkeiten besonders universell einsetzbar. Durch mehrere voreingestellte Grundprogramme ist es trotzdem einfach zu bedienen.

Es eignet sich als Grenzwertschalter oder als Regler für 2 Grenzwerte (mit Tag-/Nachtumschaltung sogar bis 4 Grenzwerte). Als Messumformer kann es Signale der angeschlossenen Temperatursensoren in Standardsignale umwandeln oder Standardsignale skalieren.

Dabei kann jeweils auch der kleinste oder größte Wert von 2 Signalen übertragen oder die Differenz von 2 Signalen gebildet werden. Anwendungsbeispiele siehe unter Grundprogramme.

Funktionen:
- Mess- und überwachungsbereich -270...1820 °C
- Auflösung 0,1 °C (bis 999,9 °C)
- Analogausgang (skalierbar) für 1 Eingang, min./max. von 2 Eingängen oder Differenz von 2 Sensoren (ohne Potenzialtrennung zu den Messeingängen)
- 2 Relaisausgänge
- Grenzwertumschaltung Tag/Nacht (Auswahl mit Kontakt an Eingang Y1/Y2)
- Allspannungsnetzteil AC/DC 24-240 V
- Einfache Programmierung mit 3 Tasten und verschiedenen Grundprogrammen
- Speicherung von min- und max-Werten der Eingänge
- EasyLimit für einfache Einstellung der Grenzwerte
- Codesperre gegen unabsichtliches/unbefugtes Verändern der Einstellungen
- Anschlussklemmen steckbar
- 2 Messeingänge
- Widerstandssensoren Pt 100, Pt 1000, KTY 83/84 in 2- oder 3-Leiter-Technik
- Thermoelemente der Typen B, E, J, K, L, N, R, S oder T
- Unterschiedliche Sensoren an beiden Eingängen möglich
- Standardsignale 0/4-20 mA, 0-10 V (skalierbar)
- Anzeigen: 4-stellige Messwertanzeige
