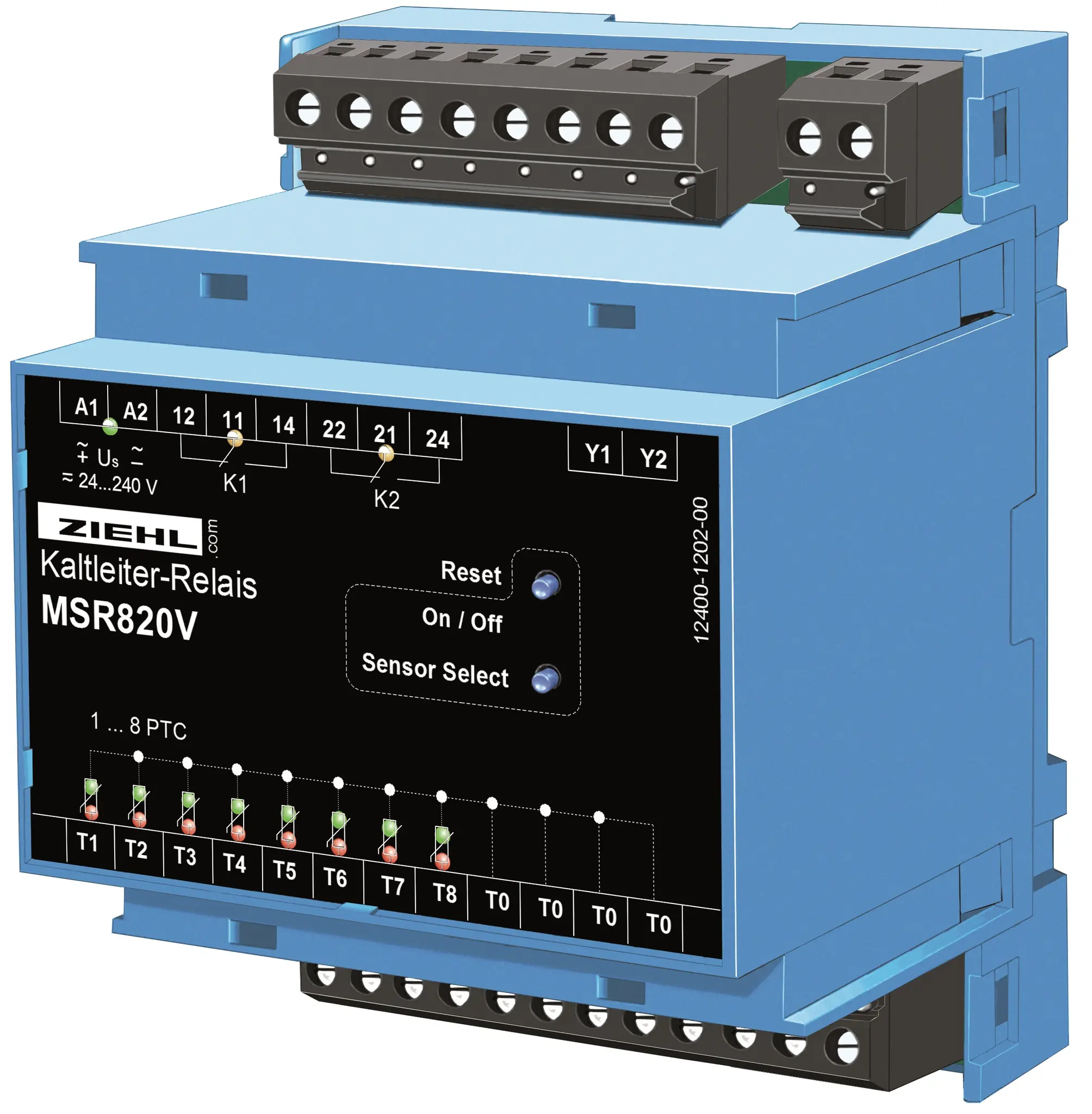

Ziehl T221709, Kaltleiter-Relais Typ MSR820V

Mehrfach-Motorschutzgerät mit 8 Eingängen. Alarmmeldung bei übertemperatur oder Störung in einem Kaltleiterkreis durch gemeinsames Relais. Die einzelnen Eingänge können während des Betriebs aktiviert oder deaktiviert werden. Das MSR820V eignet sich auch zum Einsatz als Sammelstörmelderelais.

Merkmale:
- 1-8 Kaltleiterkreise, je 1...6 Kaltleiter in Reihe (max. Summenkaltwiderstand je 1500 Ω)
- Einfaches Aktivieren/Deaktivieren einzelner Kaltleiterkreise (Anzeige über LEDs)
- 2 potentialfreie Relaisausgänge, Anzeige des Schaltzustandes über LEDs
- Zustandsanzeige der Kaltleiterkreise über je 2 LEDs
- Wiedereinschaltsperre (abschaltbar durch Brücke)
- überwachung von Kontakten zur Sammelstörmeldung
- Programmierbare Funktionen:
– Kurzschlussüberwachung im Kaltleiterkreis (aus/ein)
– Externer Reset als Schließer/öffner (Klemmen Y1, Y2)
– Nullspannungssichere Wiedereinschaltsperre (aus/ein)
– Relaisfunktion: K1 und K2 Ruhestrom, K1 und K2 Arbeitsstrom, K1 Ruhestrom und K2 Arbeitsstrom
- Allspannungsnetzteil AC/DC 24 – 240 V
- Verteilereinbaugehäuse 70 mm breit (4 TE), Einbautiefe 55 mm
- Montage auf 35 mm Normschiene DIN EN 50022 oder Schraubbefestigung (Option)

Produktgruppe: Temperaturüberwachung
Eingänge/Messgrößen: PTC
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Zulassung: CE EU-Konformitätserklärung
Sonstiges: 3 oder mehr Sensoreingänge, Wiedereinschaltsperre
Anwendungen: Windkraftanlagen, Blockheizkraftwerk, Motorschutz, Pumpenschutz
