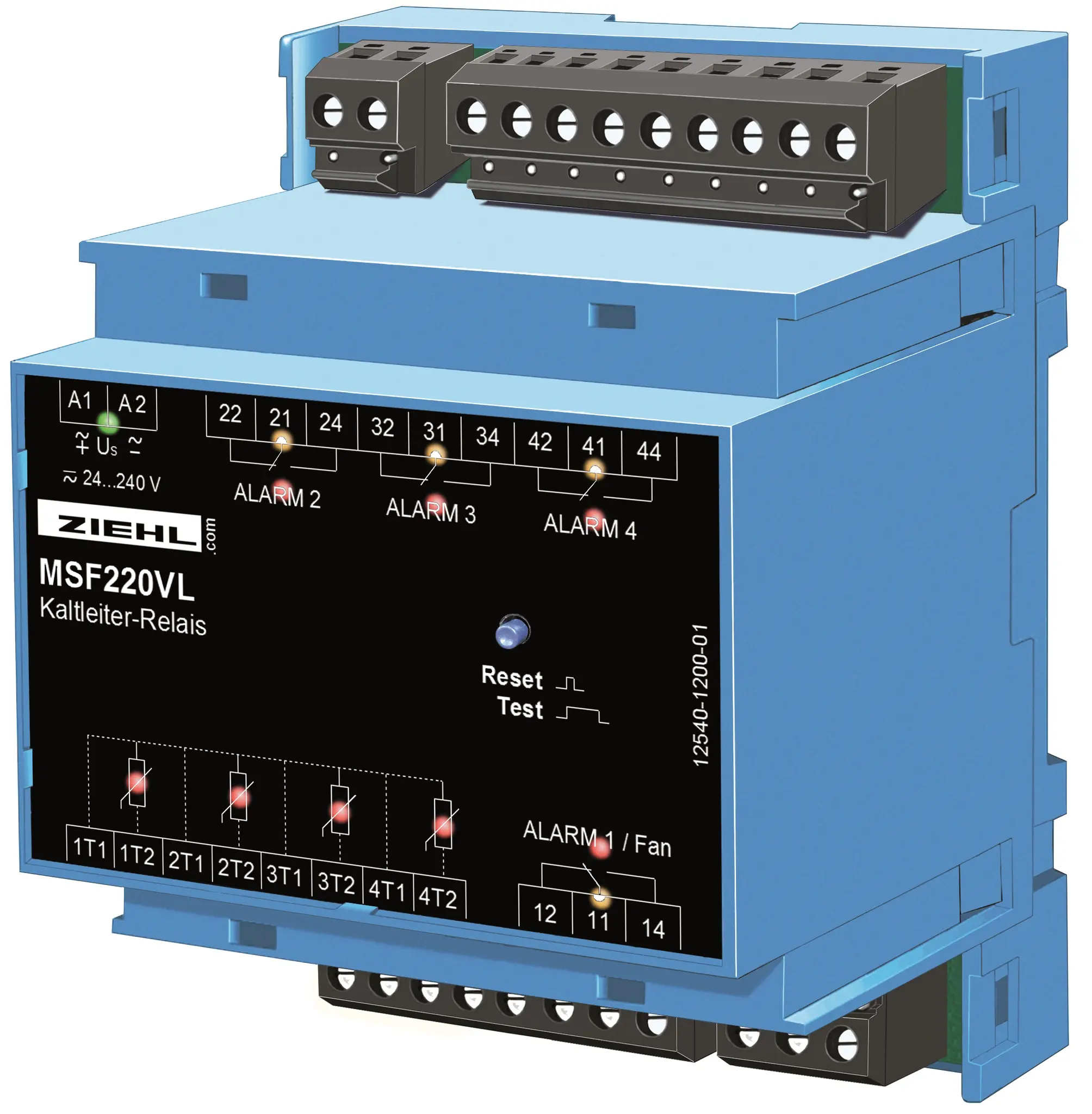

Ziehl T221674, Kaltleiter-Relais Typ MSF220VL

Das MSF220VL eignet sich besonders zur Temperaturüberwachung an Transformatoren, bei denen gleichzeitig die Temperatur des Trafokerns überwacht werden soll. Die überwachung der Kerntemperatur ist insbesondere bei Stromrichtertransformatoren sinnvoll, da Oberwellen eine unzulässige Temperaturerhöhung verursachen können.

Das Gerät verfügt über eine intelligente Steuerung, die den Nachlauf eines zur Kühlung eingesetzten Ventilators abhängig von der Belastung des Transformators automatisch verlängert. Die Sensoren werden auf Kurzschluss und Unterbrechung überwacht, was einen erweiterten Schutz vor Fehlauslösungen bietet. Relais in Arbeitsstromausführung verhindern ein Wischsignal beim Einschalten der Steuerspannung.

Das MSF220VL kann mit vier Programmen an verschiedene Einsatzfälle angepasst werden:

Ventilatorsteuerung – Vorwarnung – Abschaltung (Wicklung) – Abschaltung (Kern)
Vorwarnung – Abschaltung (Wicklung) – Abschaltung (Kern) – Störungsmeldung
Ventilatorsteuerung – Vorwarnung – Abschaltung (Wicklung) – Störungsmeldung
Ventilatorsteuerung mit Hysterese T1/T2 – Vorwarnung – Abschaltung (Wicklung) – Zeitrelais

Technische Merkmale:
Vier Kaltleiterkreise
Intelligente Ventilatorsteuerung
Automatischer Ventilatortest (1x/Woche)
Wiedereinschaltsperre für Alarme (Auslösung), zuschaltbar
Test-Taste für Funktionsprüfung
Sensorüberwachung auf Kurzschluss und Unterbrechung
Abschaltbare Sensorüberwachung für Funktionstest (10 Minuten)
LEDs zur Anzeige von Alarmen, Relaiszuständen und Sensorstatus
Verteilereinbaugehäuse, 4 TE, Einbautiefe 55 mm
Montage auf 35 mm DIN-Schiene oder Schraubbefestigung (optional)
Universal-Versorgungsspannung AC/DC 24–240 V
Konform mit DEWA-Standard für Dubai

Produktgruppe: Temperaturüberwachung
Eingänge/Messgrößen: PTC
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Zulassung: UL/CSA, CE EU-Konformit
