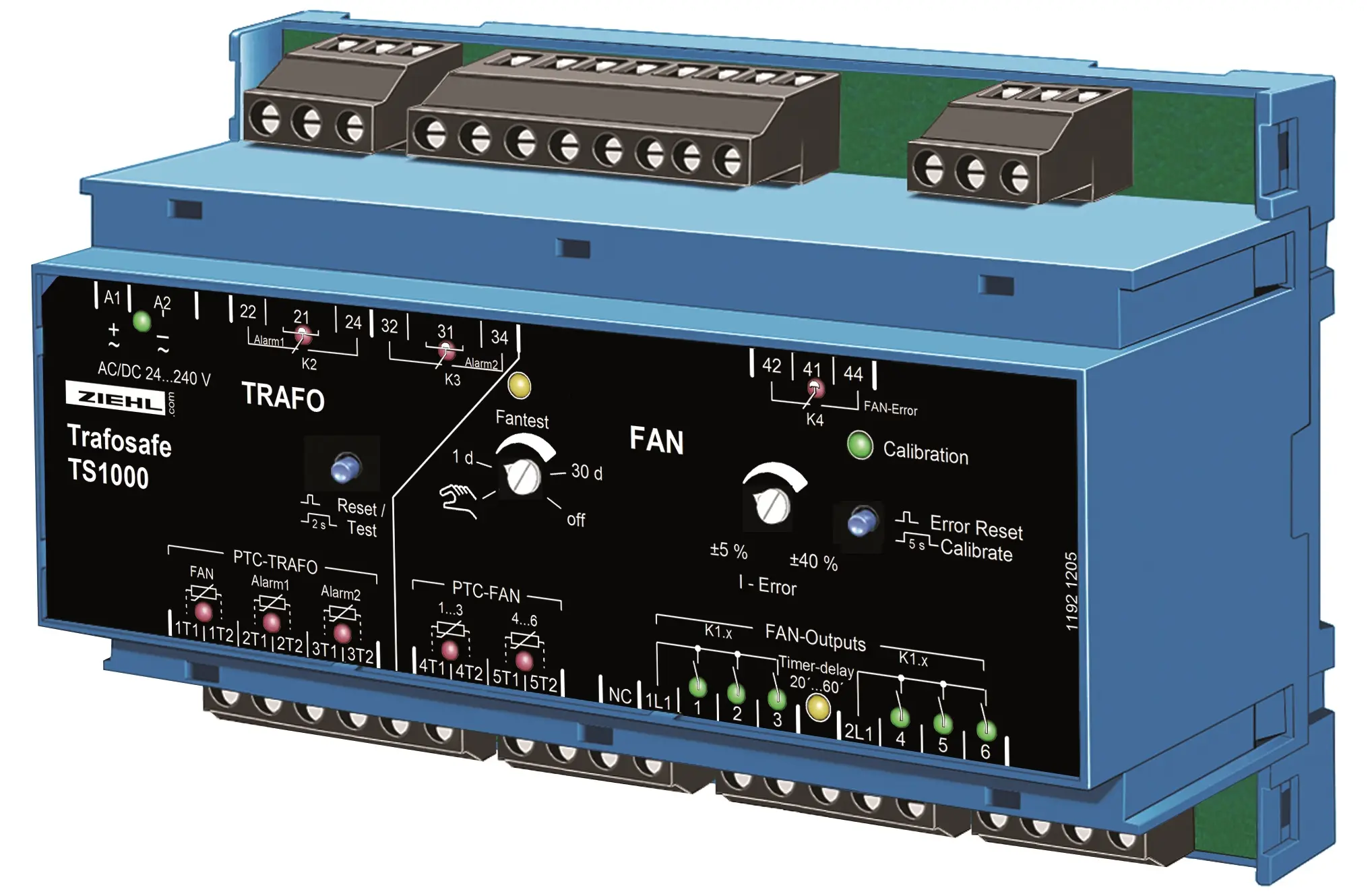

Ziehl T221660, Trafoschutzrelais Trafosafe Typ TS1000

Das Trafosafe TS1000 wird an Trockentrafos mit Zwangskühlung eingesetzt. Es überwacht die Temperatur des Trafos mit drei Kaltleiterkreisen (PTC), regelt die Kühlung abhängig von der Belastung, meldet das überschreiten einer Vorwarntemperatur und schaltet den Trafo bei weiter steigender Temperatur ab. Bis zu sechs Lüfter werden direkt vom TS1000 angesteuert und überwacht, wodurch Schütze und Motorschutzschalter entfallen. Soll der Trafo mit Pt 100-Temperatursensoren überwacht werden, wird das TS1000 als reine Lüftersteuerung verwendet.

Temperaturüberwachung:
Kaltleiterkreis für Lüftersteuerung (1T1/1T2) mit Ansteuerung durch externen Kontakt bei Verwendung ausschließlich als Lüftersteuerung.
Je ein Kaltleiterkreis für Vorwarnung (2T1/2T2) und Abschaltung (3T1/3T2) mit überwachung auf Kurzschluss und Unterbrechung.
Vorwarnung (K2) in Ruhestromausführung für Funktionsüberwachung.
Abschaltung (K3) in Arbeitsstromausführung ohne Einschaltwischer.
Test-/Reset-Taste für Funktionstest.

Lüftersteuerung und überwachung:
Direkter Anschluss von bis zu sechs Lüftern (0,07–4 A).
Automatische Verlängerung des Lüfterbetriebs bei hoher Belastung.
überwachung auf Störungen (über-/Unterstrom).
Selbstkalibrierung der Stromüberwachung zu den Lüftern.
Einstellbare Strom-Schwelle für Lüfterstörung (±5–40 %).
Automatischer Lüftertest alle 1–30 Tage, abschaltbar.
Störmelderelais für Lüfterstörung.
übersichtliche Anzeigen mit LEDs.

Allgemein:
Universal-Steuerspannung AC/DC 24–240 V.
Kompaktes Gehäuse für Verteiler- oder Schaltschrankeinbau, 140 mm breit, Einbautiefe 55 mm.
Befestigung auf Hutschiene oder mit Schrauben M4.

Produktgruppe: Temperaturüberwachung
Eingänge/Messgrößen: PTC
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau
Sonstiges: 2 Sensoreingänge, 3 oder mehr Sensoreingänge
Anwendungen: Windkraftanlagen, Trafoschutz
