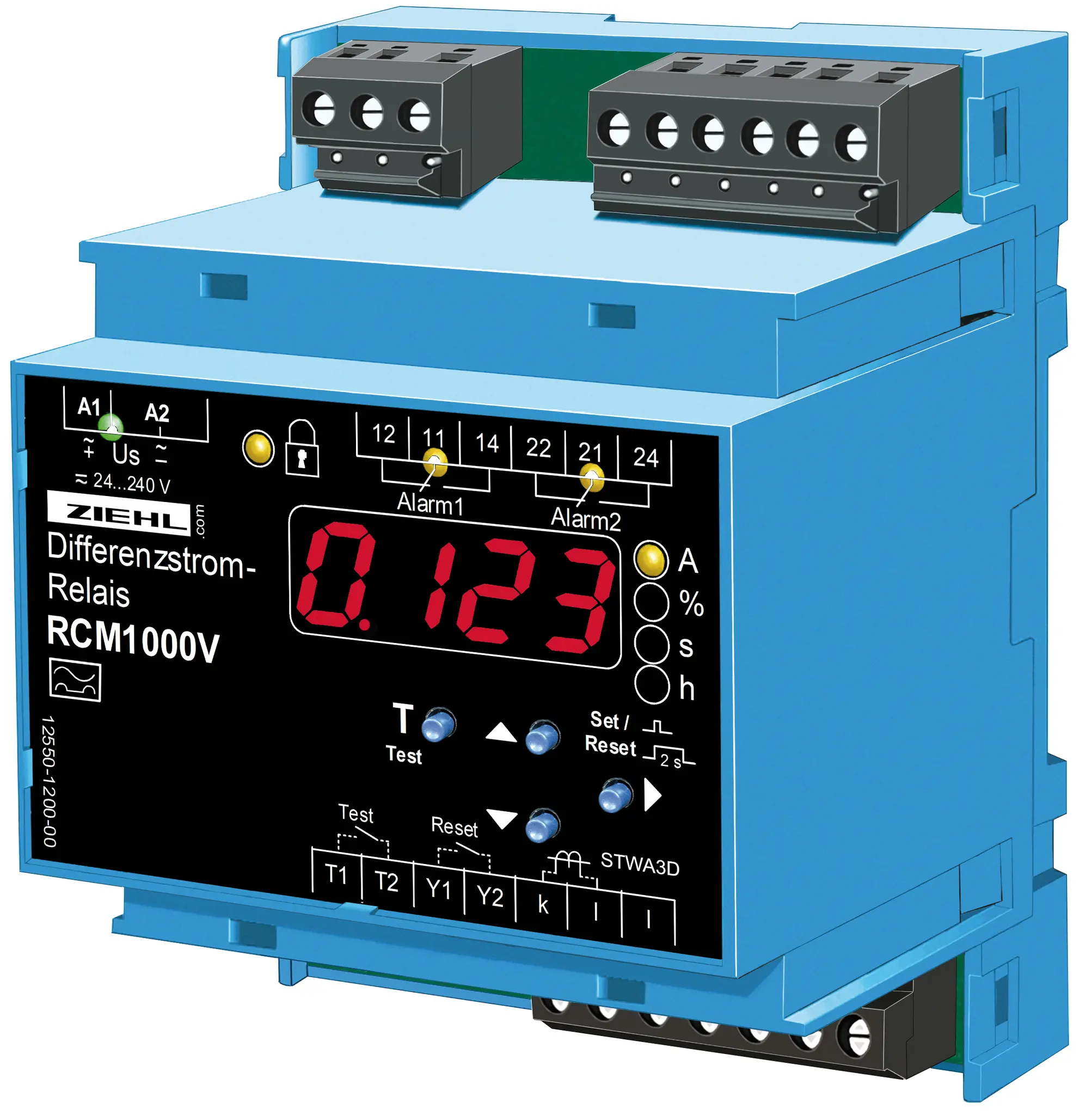

Ziehl S225710, Fehlerstrom-Relais Typ RCM1000V

Das Differenzstromrelais RCM1000V überwacht Fehlerströme in geerdeten Netzen. Als Stromrelais überwacht es Wechsel- oder pulsierende Gleichströme auf über- oder Unterschreiten von Grenzwerten. Isolationsfehler entstehen durch Beschädigungen von Isolationsmaterial (mechanisch, thermisch, chemisch), Feuchtigkeit oder Verschmutzung. Diese können ab einem Fehlerstrom von ca. 250 mA (bei 230 V) an einer Fehlerstelle sogar Brandgefahr verursachen.

Beim Einsatz als Stromrelais kann das RCM1000V unter anderem den Strom im Nullleiter überwachen. Nichtlineare Verbraucher, wie Schaltnetzteile von PCs, Druckern oder Lampen mit elektronischem Vorschaltgerät (EVG), verursachen durch Oberwellen Ströme im Nullleiter. Diese treten auch bei symmetrischer Belastung auf und können zur überlastung des Nullleiters führen. Das RCM1000V erkennt und meldet solche überlastungen.

Differenzstromrelais wie das RCM1000V erkennen Fehler auch in weit verzweigten Netzen und melden sie, bevor größerer Schaden entsteht. Durch die genaue Anzeige des Fehlerstroms können schleichende Veränderungen leicht erkannt und durch Zu- und Abschalten von Anlagenteilen lokalisiert werden.

Besonders sinnvoll ist die überwachung in Anlagen, in denen Fehlerstromschutzschalter nicht eingesetzt werden können oder sollen, da eine sofortige Abschaltung weitreichende Folgen hätte, z. B. Computerabstürze oder Produktionsunterbrechungen bei empfindlichen Gütern. Differenzstromrelais ersetzen keine Fehlerstromschutzschalter zum Personenschutz, können diese jedoch ergänzen, indem sie Isolationsfehler erkennen, bevor ein Fehlerstromschutzschalter auslöst.

Differenzstromrelais unterstützen die Einhaltung der Schutzzielvorgaben der DGUV Vorschrift 3 (ehemals BGV A3), indem sie Fehlerströme kontinuierlich überwachen. Diese ständige überwachung gilt als Ersatz für die Wiederholungsprüfung elektrischer Betriebsmittel, wodurch Anlagen für diese Prüfung nicht mehr abgeschaltet werden müssen.
