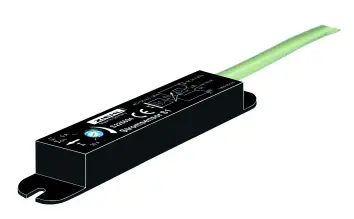

Ziehl S225694, Stromsensor S1

Der Stromsensor S1 erfasst den Stromfluss in einem Leiter mithilfe eines eingebauten Hall-Sensors. Ab einem einstellbaren Strom von 5 bis 30 A schalten die Transistorausgänge und melden den Stromfluss. Der Sensor wird mit einem Kabelbinder am zu überwachenden Leiter befestigt (nur an eine Phase anlegen) und kann nachträglich montiert werden, ohne den Leiter zu öffnen.

Aufgrund des Messprinzips erfasst der Sensor auch Ströme von benachbarten Leitern. Dieses Störsignal kann durch ein Abschirmblech aus Eisen unterdrückt werden. Als Steuerspannung werden DC 24 V (12–32 mA) benötigt. Der Stromsensor kann an ZIEHL-Stromrelais zur Stromerkennung, an Steuerungen für Absauganlagen oder direkt an eine SPS zur Auswertung angeschlossen werden.

Anwendungen:
Erfassung von Schweißströmen (Montage am Massekabel) zur Steuerung von Absauganlagen in Verbindung mit ZIEHL-Steuerungen Typ STW,
Erkennung des Betriebszustands eines Verbrauchers (ein-/ausgeschaltet oder ausgefallen),
Einsatz überall dort, wo der Stromfluss in einer Leitung erkannt werden soll, ohne dass der genaue Stromwert relevant ist oder durch die Stromaufnahme des angeschlossenen Verbrauchers bekannt ist.
Zur gleichzeitigen Auswertung des Stromflusses in mehreren Leitern können die Ausgänge mehrerer Sensoren parallel geschaltet (ODER-Schaltung) und gemeinsam ausgewertet werden.

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Stromerkennung ja/nein
Ausgänge: Digitalausgänge
Anschlussspannung: DC 24 V
Bauform: Schaltschrankeinbau, Aufbaugehäuse
Zulassung: CE EU-Konformitätserklärung
Anwendungen: Absauganlagen
