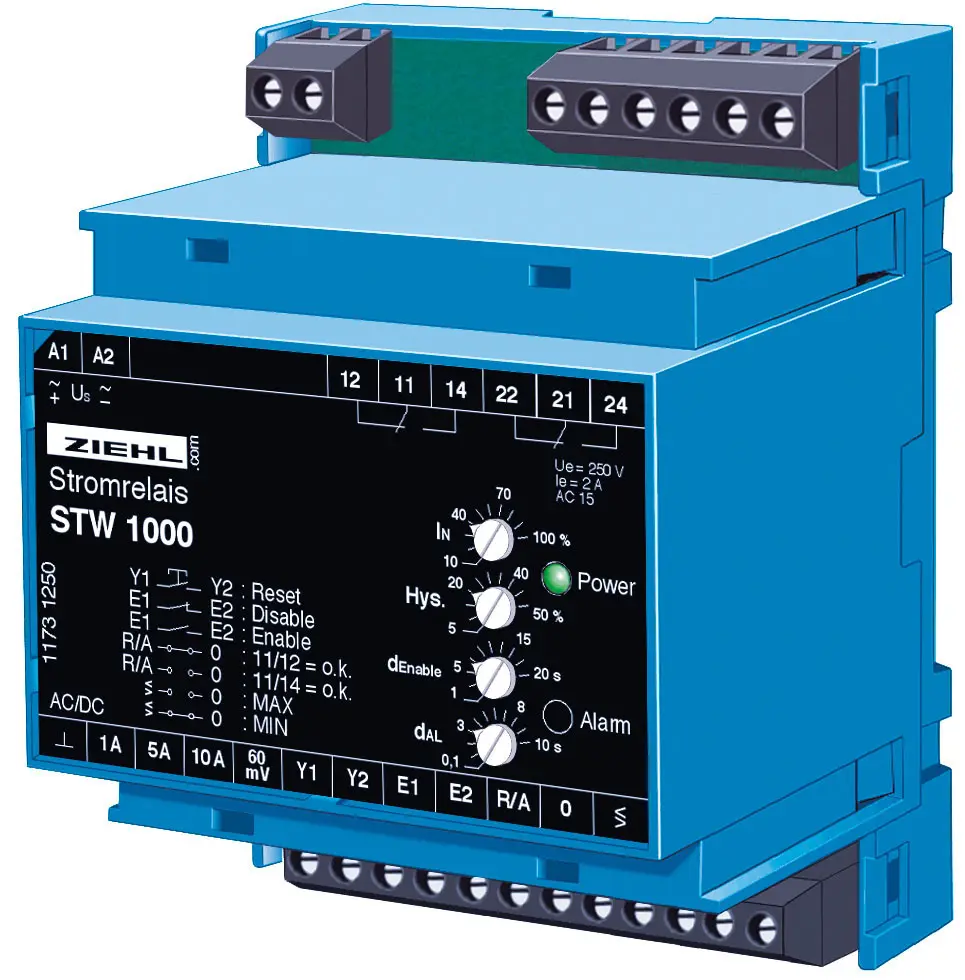

Ziehl S225684, Stromrelais Typ STW1000

ZIEHL Stromwächter STW1000 überwachen mit 4 Messbereichen die meisten gängigen Gleich- und Wechselströme auf über- oder Unterschreiten einer eingestellten Schwelle.

Ströme bis 10 A können direkt überwacht werden. Für größere Ströme werden externe Stromwandler (Eingänge 1/5 A) bzw. Shunts (Eingang 60 mV) angeschlossen.

Funktionen:
- Messeingänge 1 A, 5 A, 10 A, direkt oder über Wandler
- Messeingang 60 mV für ext. Shunt
- Automatische Erkennung AC/DC
- Unter- oder überstromwächter
- Einstellbereich 10...100 % IN
- Hysterese einstellbar 5...50 %
- Einschaltunterdrückung 1...20 s zur Anlaufüberbrückung (Enable-Eingang)
- Ansprechverzögerung 0,1...10 s zum Ausblenden kurzer Spitzen
- Ausgangsrelais 2 Wechsler
- Arbeits- oder Ruhestrom mit Brücke wählbar
- Allspannungsnetzteil AC/DC 24-240 V
- Verriegelte Abschaltung, Autoreset mit Brücke wählbar
- LEDs für Anzeige Betriebszustand
- Verteilereinbaugehäuse, 70 mm breit (4 TE), Einbautiefe 55 mm
- Optionen: andere Steuerspannungen

Produktgruppe: Netzüberwachung
Eingänge/Messgrößen: Strommessung
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
