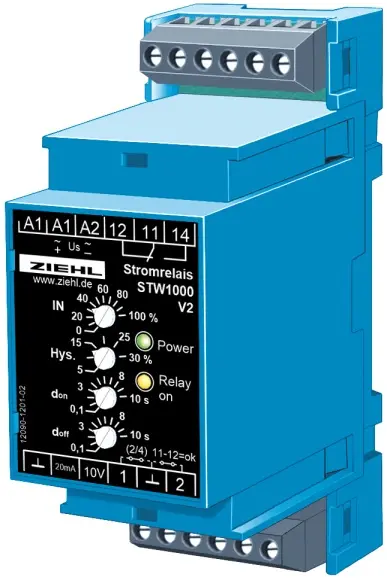

Ziehl S225677, DC-Grenzwertrelais Typ STW1000V2

ZIEHL Stromrelais STW1000V2 überwachen Standardsignale von Messumformern auf die Einhaltung eines Grenzwertes.

Für die überwachung mehrerer Grenzwerte können Geräte in Reihe (Strom) oder parallel (Spannung) geschaltet werden. Messeingänge für 0/4-20 mA und 0-10 V, einstellbare Hysterese und Schaltverzögerungen sowie die Auswahlmöglichkeit zwischen Ruhestrom- und Arbeitsstromprinzip für das Relais machen es zu einem universellen Grenzwertschalter.

Anwendung:
überwachung fast beliebiger Messgrößen in Verbindung mit Messumformern, z. B. in Anlagen und Steuerungen.

Funktionen:
- Messeingänge 0-20 mA / 0-10 V, umschaltbar auf 4-20 mA / 2-10 V
- Grenzwert einstellbar 0-100 %
- Hysterese einstellbar 5-30 %
- Einschaltunterdrückung einstellbar 0,1 ... 10 s
- Ansprechverzögerung einstellbar 0,1 ... 10 s
- Ausgangsrelais 1 Wechsler
- Arbeits- oder Ruhestrom mit Brücke wählbar
- LEDs für Anzeige Betriebszustand
- Allspannungsnetzteil AC/DC 24-240 V
- Verteilereinbaugehäuse, 35 mm breit (2 TE), Einbautiefe 55 mm

Produktgruppe: Netzüberwachung
Eingänge/Messgrößen: Standardsignale 0/4-20 mA, 0-10 V
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau
