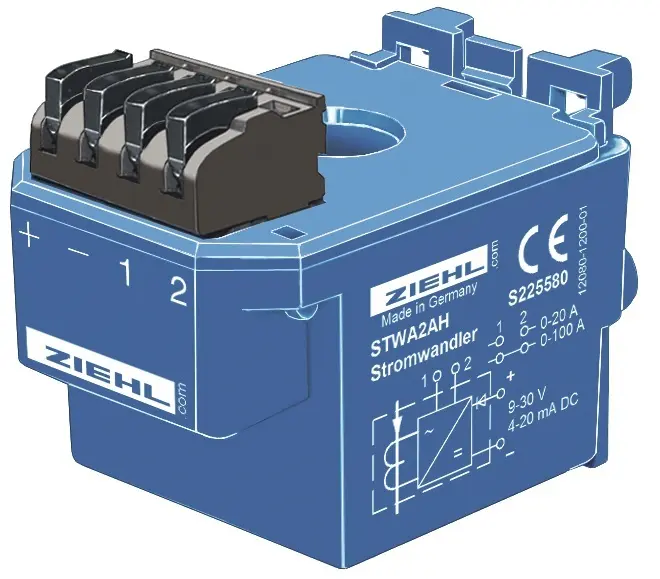

Ziehl S225580, AC-Elektronik-Stromwandler Typ STWA2AH

Der Strommessumformer STWA2AH dient zur Messung von AC-Strömen im Bereich von 0 bis 100 A, aufgeteilt in zwei Messbereiche: 0 bis 20 A und 0 bis 100 A. Durch mehrfaches Durchschleifen des stromführenden Leiters kann der Strombereich entsprechend reduziert werden (z. B. 0 bis 5 A bei vierfachem Durchschleifen). Für die Erfassung beliebig großer Ströme wird der STWA2AH in den Sekundärkreis eines großen Stromwandlers mit sekundär 5 A eingebunden (Kabel viermal durch den STWA2AH führen). Der Ausgangsstrom ist dabei proportional zum Primärstrom des eingesetzten Wandlers, z. B. 0 bis 200 A bei einem Wandler 200/5 A.

Der STWA2AH ist ein 2-Draht-Transmitter mit einem potenzialfreien Analogausgang (DC 4–20 mA) und benötigt eine Steuerspannung von DC 9 bis 30 V. Das Ausgangssignal kann mit Baugruppen mit Analogeingängen ausgewertet werden, z. B. mit den ZIEHL-Geräten MINIPAN SE352 oder MINIPAN 352V.

Merkmale:
Stromproportionaler Analogausgang DC 4–20 mA, entsprechend AC 0–20 A / 0–100 A,
Auswahl des Messbereichs durch eine Brücke,
Anschluss über steckbare Federzugklemmen,
Steuerspannung DC 9–30 V (2-Draht-Technik),
Gehäuse rastbar auf Tragschiene 35 mm oder für Schraubbefestigung geeignet,
Durchsteckstromwandler (Ø 11 mm),
überlastbarkeit: dauernd 100 A, max. 300 A für 10 s.

Anwendung:
Der STWA2AH ermöglicht die Erfassung des IST-Wertes eines Wechselstroms für Anwendungen, bei denen eine präzise Strommessung erforderlich ist.

Produktgruppe: Netzüberwachung
Eingänge/Messgrößen: Strommessung
Ausgänge: Analogausgang 0/4-20 mA, 0-10 V
Bauform: Schaltschrankeinbau, Aufbaugehäuse
Sonstiges: Stromwandler
Anwendungen: überwachung von Begleitheizungen
