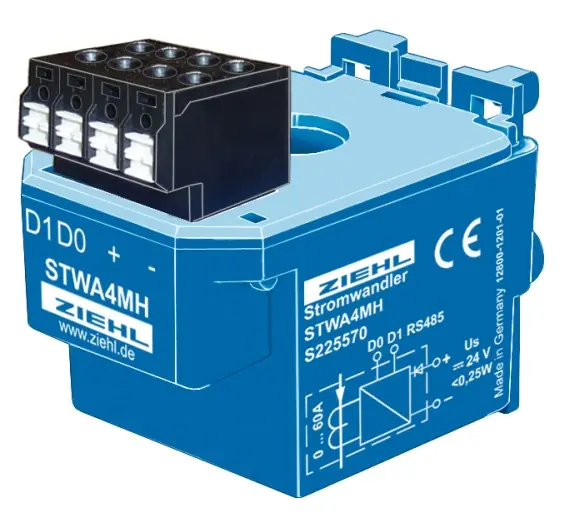

Ziehl S225570, AC-Elektronik-Stromwandler Typ STWA4MH

Der Strommessumformer STWA4MH misst Wechselströme bis 60 A und verfügt über eine RS485-Schnittstelle (Modbus RTU). Der gemessene analoge Stromwert wird digital ausgegeben und kann direkt von einer SPS, einem IPC oder einem Leitrechner weiterverarbeitet werden. Der zu messende Stromleiter wird durch eine öffnung (Ø 11 mm) geführt.

Bei kleinen Strömen kann die Empfindlichkeit des Wandlers durch mehrfaches Durchschleifen des stromführenden Leiters erhöht werden, z. B. verdoppelt zweifaches Durchschleifen die Empfindlichkeit. Der Messbereich des STWA4MH wird durch mehrfaches Durchschleifen entsprechend reduziert. Für die Erfassung beliebig großer Ströme wird der STWA4MH in den Sekundärkreis eines großen Stromwandlers mit sekundär 5 A eingebunden (Kabel mehrfach durch den STWA4MH führen).

Anwendung:
Der STWA4MH ermöglicht eine platzsparende und kostengünstige Messung des IST-Wertes eines Wechselstroms. Im Vergleich zu Messumformern mit Analogausgang reduziert die Bustechnik den Hardwareaufwand (Eingänge) und die Verdrahtung erheblich. Typische Anwendungen sind die Erfassung der Stromaufnahme von Elektromotoren in Bearbeitungsmaschinen, um den Vorschub abhängig von der Motorbelastung zu regeln, sowie die überwachung mehrerer Verbraucher, z. B. von Heizelementen, auf Ausfall.

Produktgruppe: Netzüberwachung, Neuheiten
Eingänge/Messgrößen: Strommessung
Ausgänge: Interface/Bus
Anschlussspannung: DC 24 V
Zulassung: UKCA
Sonstiges: Stromwandler
Anwendungen: Motorschutz, Pumpenschutz, überwachung von Begleitheizungen
