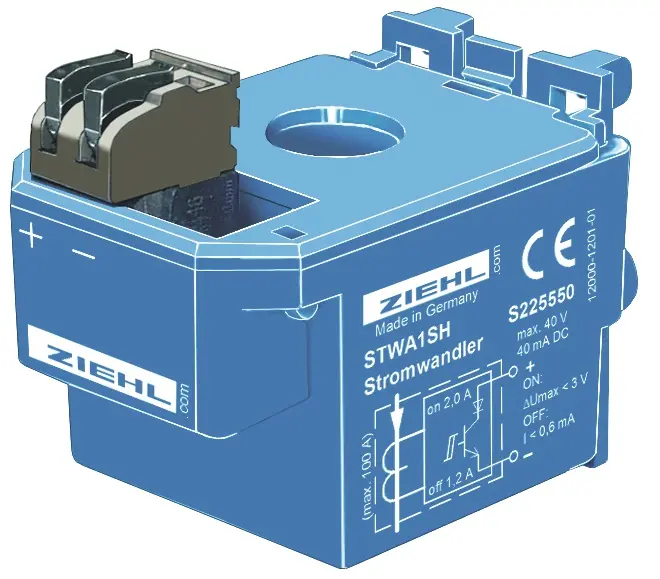

Ziehl S225550, AC-Elektronik-Stromwandler Typ STWA1SH

Der Stromwandler STWA1SH ist mit einer eingebauten Elektronik und einem Transistor-Ausgang ausgestattet. Die Schaltschwelle liegt bei 2 A. Oberhalb von ca. 2 A ist der Transistor am Ausgang durchgesteuert, unterhalb von ca. 1,5 A gesperrt. Der Wandler wird einfach über den stromführenden Leiter geschoben. Durch mehrfaches Durchschleifen des Leiters wird die Ansprechschwelle entsprechend reduziert, z. B. auf ca. 0,5 A bei vierfachem Durchschleifen. Eine Versorgungsspannung ist nicht erforderlich.

Merkmale:
Potentialfreier Transistor-Ausgang (max. DC 40 V / 40 mA),
Schaltausgang direkt an einen Digitaleingang einer SPS anschließbar,
Eingebaute Verpolschutzdiode,
Anschluss über steckbare Federzugklemmen,
Keine Versorgungsspannung erforderlich,
Gehäuse rastbar auf Tragschiene 35 mm oder für Schraubbefestigung geeignet,
Durchsteckstromwandler (Ø 11 mm),
überlastbarkeit: dauernd 100 A, max. 300 A für 10 s.

Anwendung:
Der STWA1SH wird eingesetzt, um den Stromfluss in einer Leitung zu erkennen, wenn der genaue Stromwert entweder durch die Stromaufnahme des angeschlossenen Verbrauchers bekannt ist oder für die Auswertung keine Rolle spielt. Zur gleichzeitigen Auswertung des Stromflusses in mehreren Leitern können mehrere STWA1SH in Reihe (UND-Schaltung, Spannungsabfall beachten) oder parallel (ODER-Schaltung, Reststrom beachten) geschaltet und ausgewertet werden.

Produktgruppe: Netzüberwachung
Eingänge/Messgrößen: Stromerkennung ja/nein
Ausgänge: Digitalausgänge
Bauform: Schaltschrankeinbau, Aufbaugehäuse
Sonstiges: Stromwandler
Anwendungen: Absauganlagen, überwachung von Begleitheizungen
