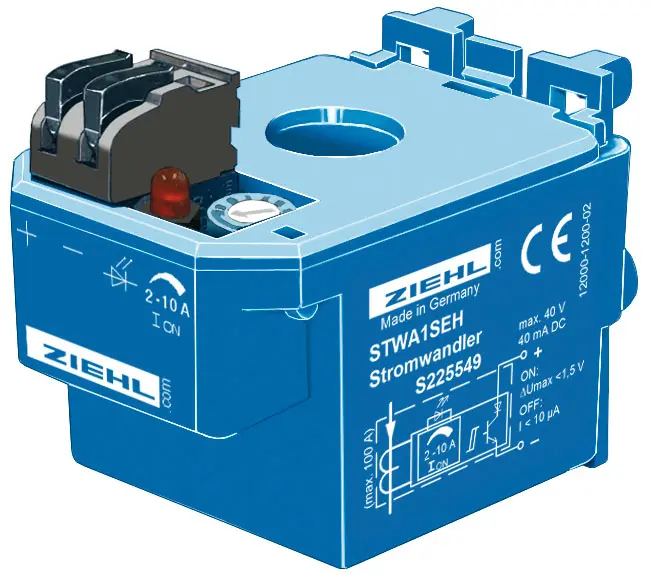

Ziehl S225549, AC-Elektronik-Stromwandler Typ STWA1SEH

Der Stromwandler STWA1SEH ist mit einer eingebauten Elektronik und einem Transistor-Ausgang ausgestattet. Die Schaltschwelle ist zwischen 2 und 10 A einstellbar. Oberhalb der eingestellten Schaltschwelle ist der Transistor am Ausgang durchgesteuert, unterhalb gesperrt. Eine integrierte LED signalisiert den Schaltzustand. Der stromführende Leiter wird einfach durch den Wandler geführt. Mehrfaches Durchschleifen reduziert die Ansprechschwelle entsprechend, z. B. auf 0,5 bis 2,5 A bei vierfachem Durchschleifen. Eine Versorgungsspannung ist nicht erforderlich.

Für die überwachung beliebig großer Ströme kann der STWA1SEH in den Sekundärkreis eines großen Stromwandlers mit sekundär 5 A eingebunden werden (Kabel zweimal durch den STWA1SEH führen). Der Einstellbereich entspricht dabei 20 bis 100 % des Primärstroms, z. B. 40 bis 200 A bei einem Wandler 200/5 A.

Merkmale:
Einstellbare Schaltschwelle von 2 bis 10 A,
Potentialfreier Transistor-Ausgang (max. DC 40 V / 40 mA),
Schaltausgang direkt an einen Digitaleingang einer SPS anschließbar,
Eingebaute LED zur Anzeige des Schaltzustands,
Eingebaute Verpolschutzdiode,
Anschluss über steckbare Federzugklemmen,
Keine Versorgungsspannung erforderlich,
Gehäuse rastbar auf Tragschiene 35 mm oder für Schraubbefestigung geeignet,
Durchsteckstromwandler (Ø 11 mm).
Anwendung:
Der STWA1SEH wird eingesetzt, um den AC-Stromfluss in einer Leitung zu überwachen. Typische Anwendungen sind das Auslösen einer Warnung oder das Abschalten einer Maschine bei über- oder Unterschreiten eines bestimmten Stromwerts sowie die einfache Meldung des Stromflusses.

Produktgruppe: Netzüberwachung
Eingänge/Messgrößen: Stromerkennung ja/nein
Ausgänge: Digitalausgänge
Bauform: Schaltschrankeinbau, Aufbaugehäuse
Sonstiges: Stromwandler
Anwendungen: Absauganlagen
