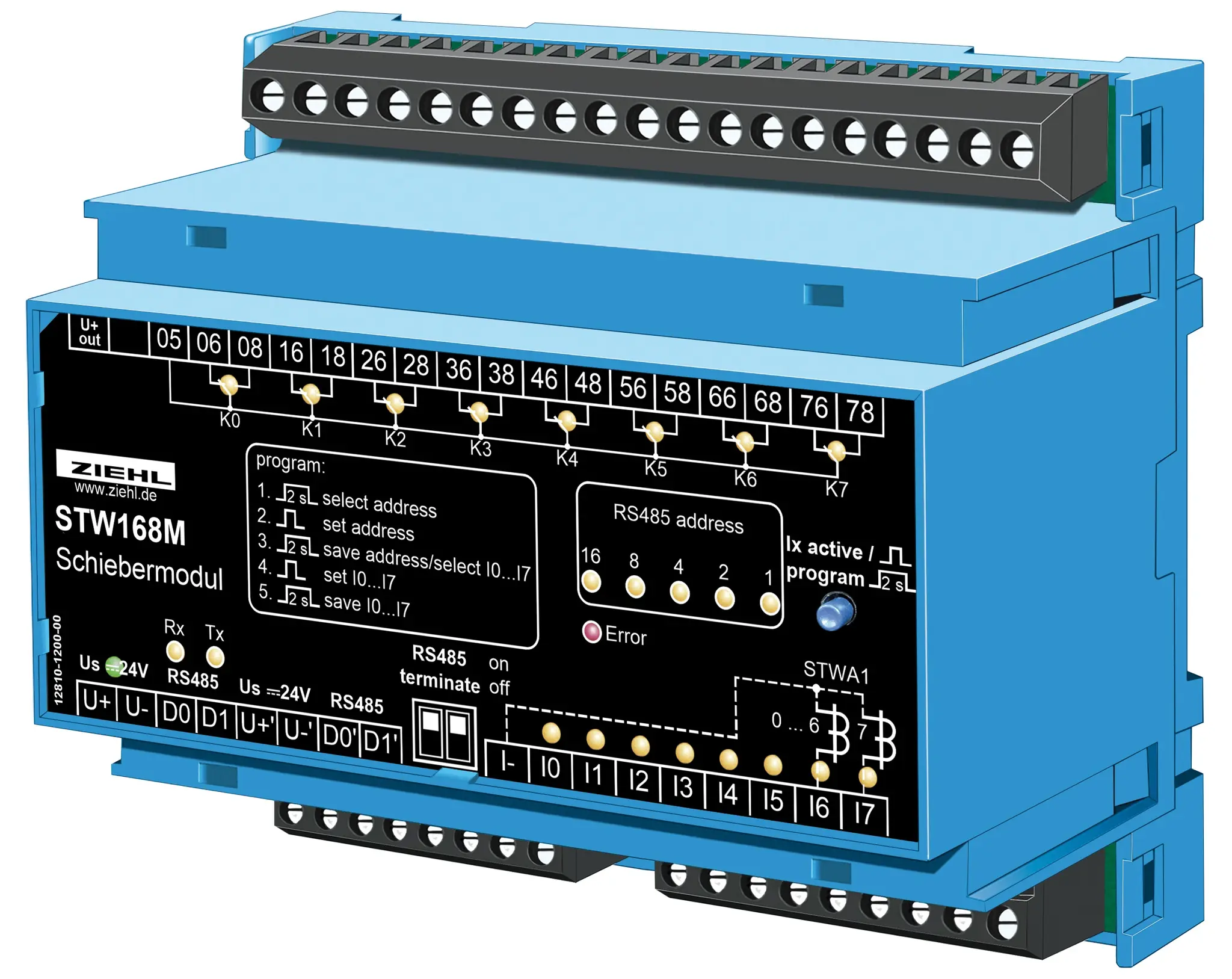

Ziehl S225544, Schiebermodul Typ STW168M, 8-fach mit Busansteuerung

Schiebermodule STW168M und STW161M steuern in Verbindung mit einer Steuerung STW164IP bis zu 8 Schieber in Absauganlagen. Dabei können bis zu 4 Stück STW168M mit einer Steuerung STW164IP kombiniert werden.

Sie werden einfach neben den STW164IP im Schaltschrank montiert. Alternativ ist eine Platzierung in der Nähe der Schieber möglich. Dann muss das Modul nur mit einer Busleitung angeschlossen werden. Die langen Zuleitungen zu den Schiebern aus dem Schaltschrank entfallen.

Gleichzeitig ist die Verwendung von 1-fach Modulen STW161M in derselben Anlage möglich (Schieber an STW161M nur DC 24 V).

Funktion und Eigenschaften:
- Modul zum Anschluss von bis zu 8 Schiebern
- Ausgänge potentialfreie Wechslerkontakte für 24 oder 230 V
- Eingänge zur Erkennung des Betriebszustandes der Maschinen (Ein/Aus), Ansprechschwelle 0,5...9,9 A am STW164IP einstellbar
- Ansteuerung durch STW164IP (max. 4 x STW168M anschließbar)
- Busadresse 0...31 einstellbar
- Steuerspannung DC 24 V (über 4-polige Busleitung)
- LEDs für Zustände der Eingänge und Ausgänge
- Anschlüsse über Schraubklemmen
- Montage Verteilereinbau auf Hutschiene EN60715
- Abmessungen B x H x T: (ohne Verschraubungen) 94 x 130 x 57 mm

Zubehör: Einbaurahmen ER6 für Schalttafeleinbau

Produktgruppe: Schaltrelais und Steuerungen, Neuheiten
Bauform: Schalttafeleinbau, Schaltschrankeinbau, Verteilereinbau
Zulassung: CE EU-Konformitätserklärung
Anwendungen: Absauganlagen
