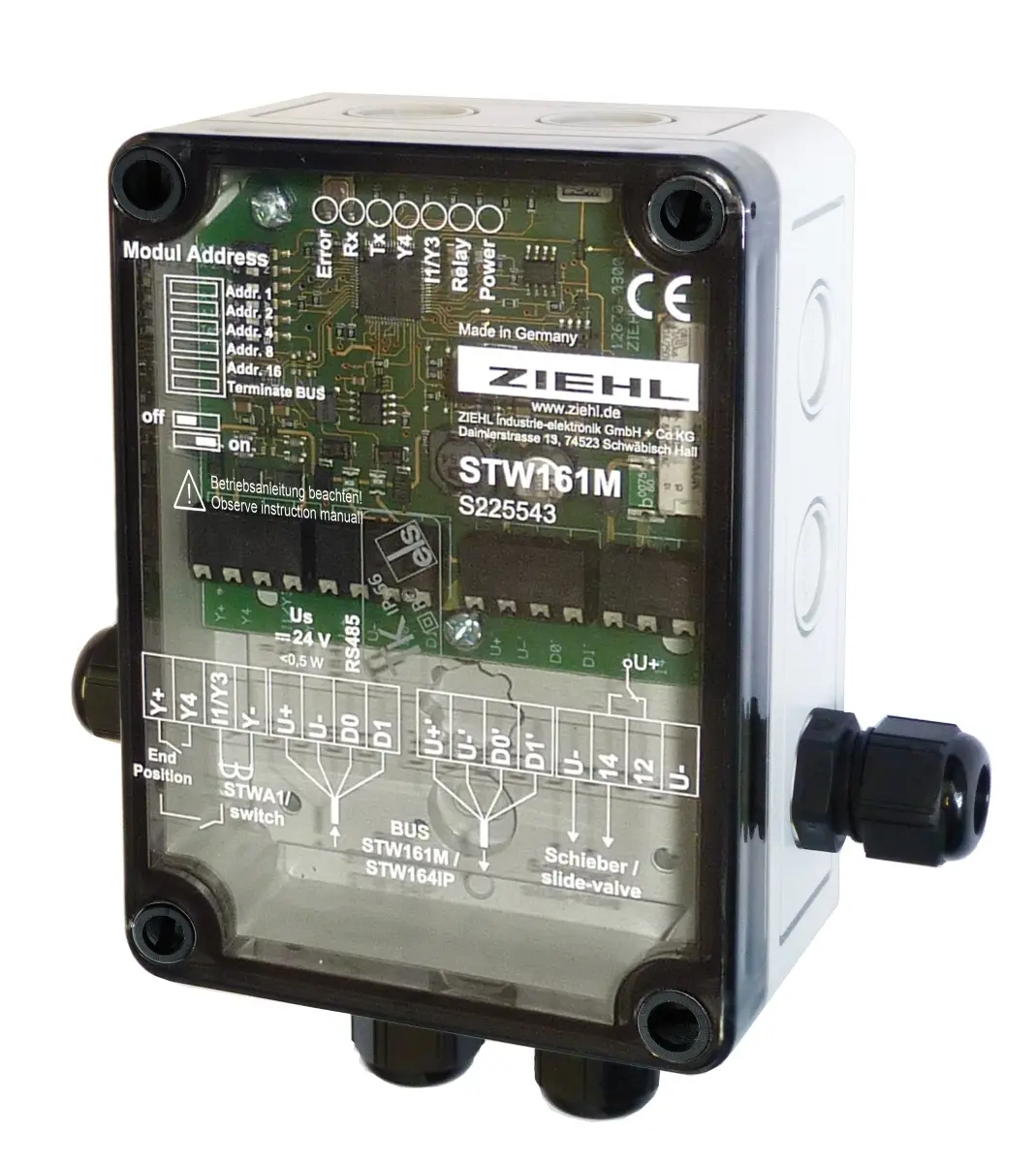

Ziehl S225543, Busmodul für Schieber Typ STW161M

Die Busmodule STW161M und STW168M steuern in Verbindung mit den Steuerungen STW164IP Absperrschieber in Absauganlagen. Durch die Bustechnik wird der Verdrahtungsaufwand drastisch reduziert.

Anwendung: Die Module werden zur Steuerung von Absauganlagen in der holz- und kunststoffverarbeitenden Industrie eingesetzt, entsprechend den Technischen Regeln für Gefahrstoffe (TRGS 553). Die zentrale Anlaufautomatik aktiviert die Absaugung, sobald eine Maschine in Betrieb genommen wird.

Die Absperrschieber in den Absaugkanälen der einzelnen Maschinen werden über die Busmodule STW161M gesteuert. Als Signal stehen DC 24 V zur Verfügung.
Die Busmodule können bei Bedarf auch die Funktion der Schieber überwachen (Eingang für „Endlage erreicht“) und den Betriebszustand der angeschlossenen Maschine (ein/aus) über Stromwandler STWA1 oder potentialfreie Kontakte erfassen. Diese Informationen werden an die zentrale Steuerung weitergeleitet.

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Stromerkennung ja/nein, Digitaleingang
Ausgänge: Alarme/Relais
Anschlussspannung: DC 24 V
Bauform: Schaltschrankeinbau, Aufbaugehäuse
Zulassung: CE EU-Konformitätserklärung
Anwendungen: Absauganlagen
