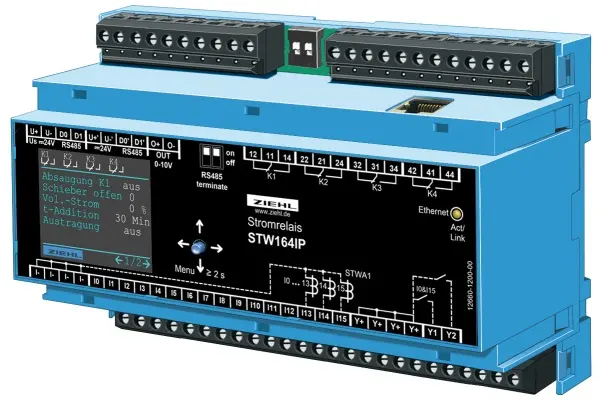

Ziehl S225542, Steuerung für Absauganlagen über Bus Typ STW164IP

Grundfunktion des Gerätes ist es zu erkennen, ob in der Zuleitung einer von mehreren Holzbearbeitungsmaschinen ein Strom fließt. Wird ein Stromfluss erkannt, öffnet das Gerät einen Schieber am Absaugkanal der Maschine. Gleichzeitig wird die Absauganlage eingeschaltet.

Wenn eine Maschine ausgeschaltet wird, schließt das Gerät mit einer Verzögerung den zugehörigen Schieber. Wird die letzte Maschine ausgeschaltet, stoppt es nach einer Verzögerungszeit auch die Absauganlage.
Steuerungen STW164IP erlauben in Verbindung mit Schiebersteuerungen STW168M und Busmodulen STW161M die Steuerung von Absauganlagen mit bis zu 32 Maschinen.

Anwendung:
Die Steuerung STW164IP dient als zentrale Steuereinheit. Sie erfasst den Betriebszustand der Maschinen durch Messung ihrer Stromaufnahme in den Zuleitungen (Stromwandler STWA1(H)) oder über potentialfreie Kontakte. Sie schaltet die zentrale Absaugung ein und öffnet die Schieber an den Kanälen zu den einzelnen Maschinen.
Für die Ansteuerung der Schieber werden 8-fach Schiebermodule eingesetzt. Diese können neben der STW164IP montiert oder in der Anlage verteilt werden. Letzteres reduziert den Verdrahtungsaufwand.
Um die Luftströmung zu optimieren, können zusätzliche Schieber geöffnet werden. Dabei ist eine Zuordnung zu verschiedenen Strängen und eine Priorisierung möglich. Außerdem besteht die Möglichkeit, eine Abreinigung und eine Austragung zu steuern.
Die Parametrierung erfolgt bequem über das Netzwerk (Ethernet). Wird die Steuerung ans Internet angeschlossen, kann sie auch aus der Ferne parametriert werden.
Die Aufzeichnung von Betriebsstunden der Maschinen und der Schalthäufigkeit der Schieber leistet wertvolle Dienste für die vorbeugende Wartung. So können Komponenten im Rahmen eines Serviceeinsatzes ausgetauscht werden, bevor sie altern und ausfallen.

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Stromerkennung ja/nein, Digitaleingang
Ausgänge: Analogausgang 0/4-20 m
