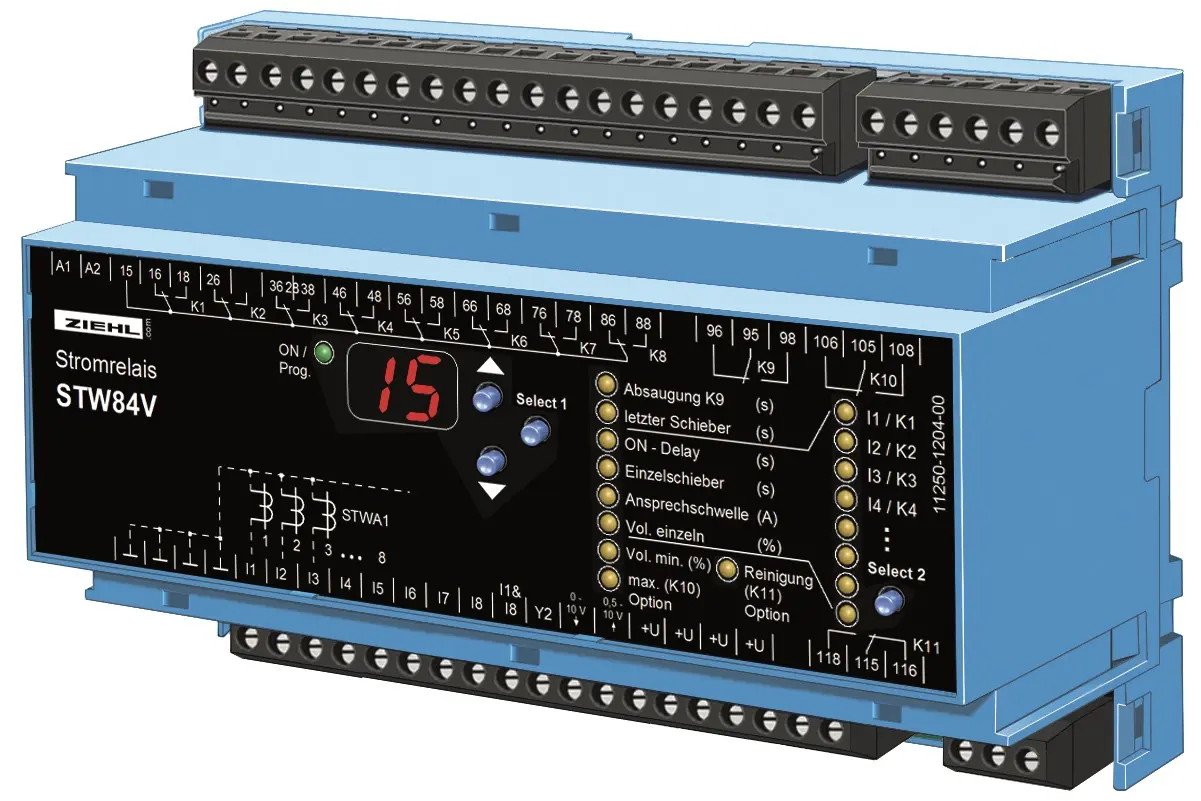

Ziehl S225522, Steuerung für Absauganlagen Typ STW84V

Grundfunktion des Gerätes ist es zu erkennen, ob in der Zuleitung einer von mehreren Holzbearbeitungsmaschinen ein Strom fließt. Wird ein Stromfluss erkannt, öffnet das Gerät einen Schieber am Absaugkanal der Maschine. Gleichzeitig wird die Absauganlage eingeschaltet.

Wenn eine Maschine ausgeschaltet wird, schließt das Gerät mit einer Verzögerung den zugehörigen Schieber. Wird die letzte Maschine ausgeschaltet, stoppt es nach einer Verzögerungszeit auch die Absauganlage.

Das Stromrelais STW84V überwacht bis zu 8 Wechselstromkreise auf Stromfluss (ja/nein). Die Eingänge können Signale von Stromwandlern Typ STWA1, Stromsensor S1 oder von potentialfreien Kontakten auswerten. Zur Steuerung großer Anlagen können mehrere Geräte kombiniert werden.

Anwendungen:
Steuerung von Absauganlagen in der Holz- und Kunststoffverarbeitenden Industrie entsprechend der Technischen Regeln für Gefahrstoffe TRGS 553. Die zentrale Anlaufautomatik schaltet die Absaugung ein, sobald eine Maschine in Betrieb genommen wird. Absperrschieber in den Absaugkanälen der einzelnen Maschinen werden automatisch gesteuert.
Außerdem kann das Gerät eine Filterreinigung (Rüttler) und eine Austragung steuern, eine externe Reinigung (Druckluft) starten und melden, wenn ein maximaler Volumenstrom überschritten wird. STW84V optimiert die Funktion, indem es Schieber in den Absaugkanälen nur dort öffnet, wo Maschinen in Betrieb sind.
Zusätzlich kann mit dem Analogausgang ein Frequenzumrichter am Absaugmotor passend angesteuert werden. Das sorgt für bessere Absaugleistung, spart Energie und bietet ein hohes Sparpotenzial im Rahmen der Richtlinie 2012/27/EU (Energieeffizienz-Richtlinie).

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Stromerkennung ja/nein, Digitaleingang
Ausgänge: Analogausgang 0/4-20 mA, 0-10 V, Alarme/Relais
Anschlussspannung: AC/DC 24 - 270 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Zulassung: CE EU-Konformitätserklärung
