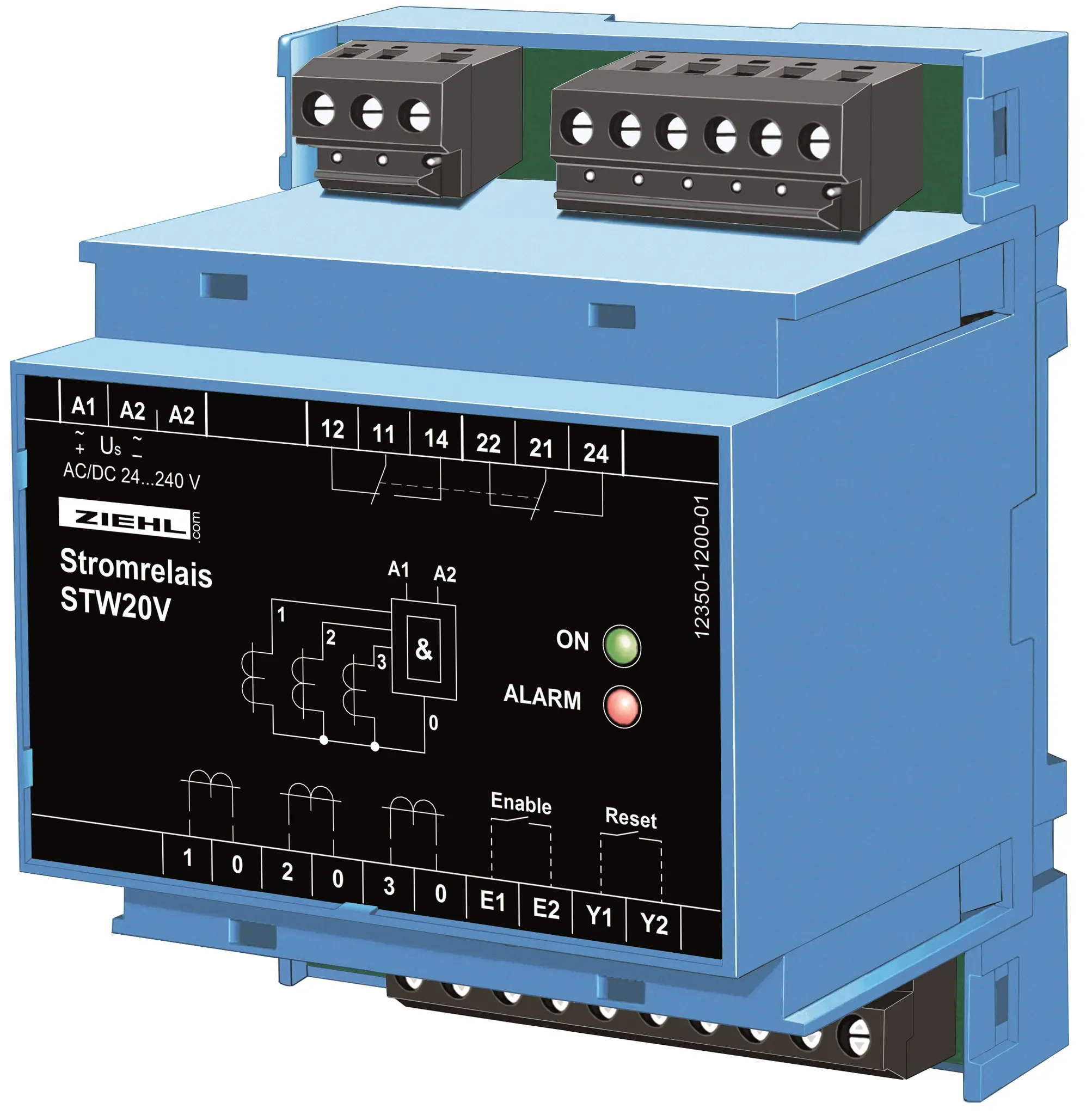

Ziehl S225124, Stromrelais Typ STW20V

Das Stromrelais STW20V überwacht drei Stromkreise auf Stromfluss (Ja/Nein). Fließt in allen drei überwachten Leitungen ein Strom, ist das eingebaute Relais (zwei Wechsler) angezogen. Fließt in mindestens einer Leitung kein Strom, schaltet das Relais unverzögert ab. Das Relais ist in Ruhestromausführung geschaltet (selbstüberwachend). Daher erfolgt beim Netzeinschalten eine Störmeldung, bis das Relais angezogen hat.

Diese Störmeldung kann verhindert werden, wenn das Gerät dauerhaft an Spannung liegt und die überwachung durch Schließen eines Kontakts am Enable-Eingang gestartet wird. Bei einer Brücke am Enable-Eingang beginnt die überwachung automatisch beim Netzeinschalten.

Merkmale:
3 Eingänge (Wandler STWA 1).
3 x Stromsensor S1 (Netzteil erforderlich).
UND-Schaltung.
Ausgangsrelais: 2 Wechsler.
Ansprechschwelle: ca. AC 1 A.
Enable-Eingang.
Störspeicherung oder wahlweise Autoreset.
LEDs für Netz ein und Störung.
Verteilereinbaugehäuse V4.

Anwendung:
Das STW20V dient der Ausfallerkennung bei ein- oder dreiphasigen elektrischen Verbrauchern, z. B. bei der überwachung von Heizelementen. Weitere Einsatzmöglichkeiten umfassen Sicherungsüberwachung, rückspeisesichere Phasenausfallerkennung und die Ansteuerung von Betriebsstundenzählern. Nicht benötigte Eingänge müssen mit einem belegten Eingang verbunden werden.

Produktgruppe: Netzüberwachung
Eingänge/Messgrößen: Stromerkennung ja/nein
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Anwendungen: Motorschutz
