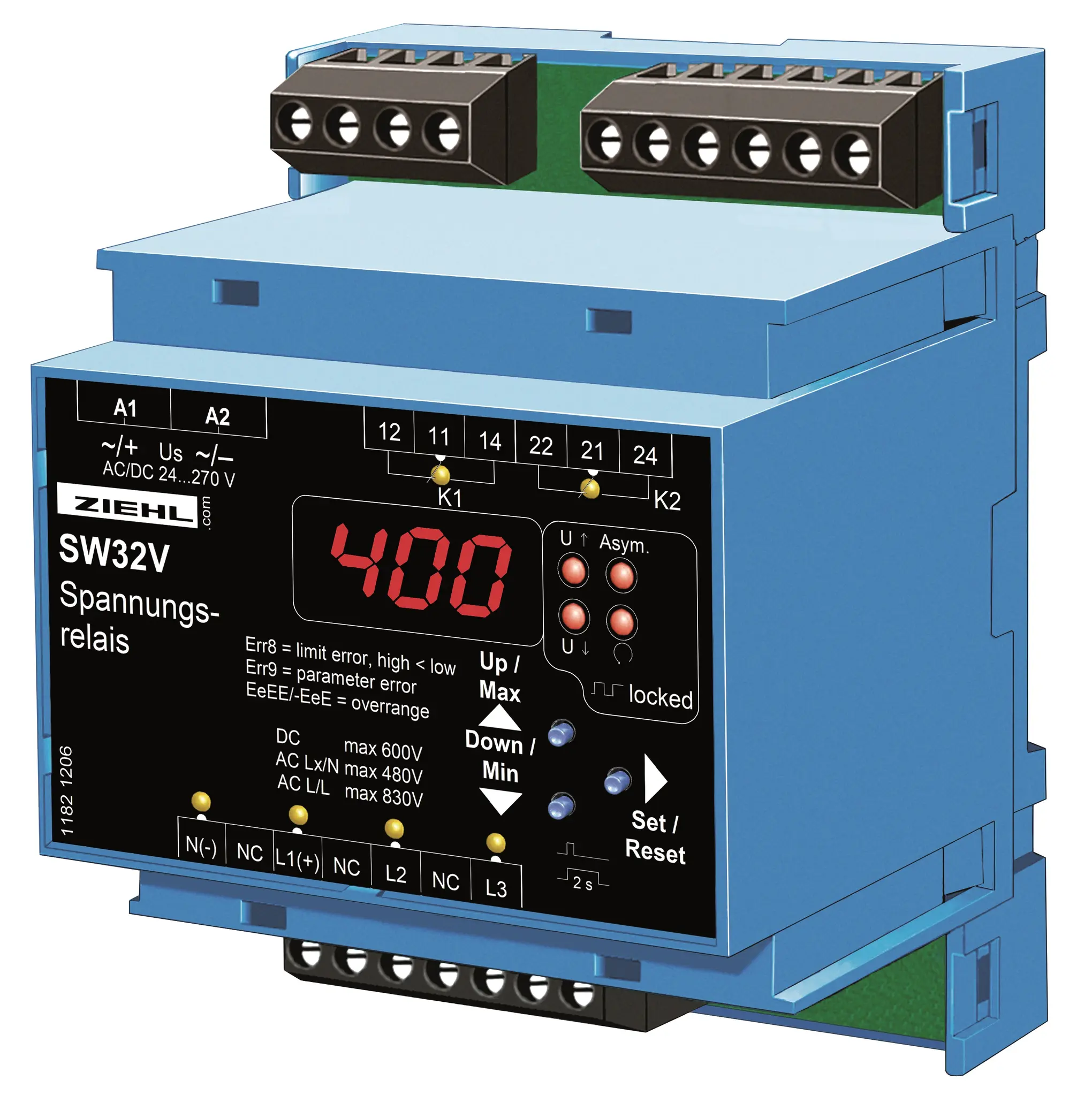

Ziehl S222276, Universal-Spannungsrelais Typ SW32V

Das Spannungsrelais SW32V ist ein hochwertiger Spannungswächter mit großem Messbereich zur überwachung von Gleich-, Wechsel- und Drehspannungsnetzen auf über- und/oder Unterspannung. In Drehstromnetzen können zusätzlich Phasenasymmetrie und Phasenfolge überwacht werden. Die Grenzwerte werden in Volt eingestellt, wodurch das Gerät bei verschiedenen Nennspannungen flexibel eingesetzt werden kann. Die Digitalanzeige dient zur Anzeige von Messwerten sowie zur genauen Einstellung von Grenzwerten, Schaltzeiten und Funktionen.

Einsatz:
Das SW32V wird als Spannungswächter in Energieerzeugungs- und Verteilanlagen eingesetzt, insbesondere in Eigenerzeugungsanlagen wie PV-Anlagen oder Blockheizkraftwerken. Es überwacht Spannungen in Maschinen und Anlagen, um Fehler, Schäden oder Ausfälle an empfindlichen Einrichtungen oder Geräten zu verhindern.

Anzeigen:
3-stellige Digitalanzeige für Messwerte und Programmierung.
MIN/MAX-Werte der gemessenen Spannungen.
4 LEDs für Abschaltursache.
4 LEDs für angezeigte Eingänge.
2 LEDs für Relaiszustände.
Auflösung < 100 V: 0,1 V.

Schaltfunktionen für jedes Relais einzeln:
überspannung mit Hysterese, Ansprech- und Rückschaltzeit.
Unterspannung mit Hysterese, Ansprech- und Rückschaltzeit.
Asymmetrie/Phasenfolge.
Relaisfunktion: Arbeits-/Ruhestrom, Wiedereinschaltsperre.

Produktgruppe: Netzüberwachung
Eingänge/Messgrößen: Spannung, Phase
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24 - 270 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Sonstiges: Phasenasymmetrieüberwachung, Phasenfolgeüberwachung
Anwendungen: Windkraftanlagen, Eigenerzeugungsanlagen für elektrische Energie
