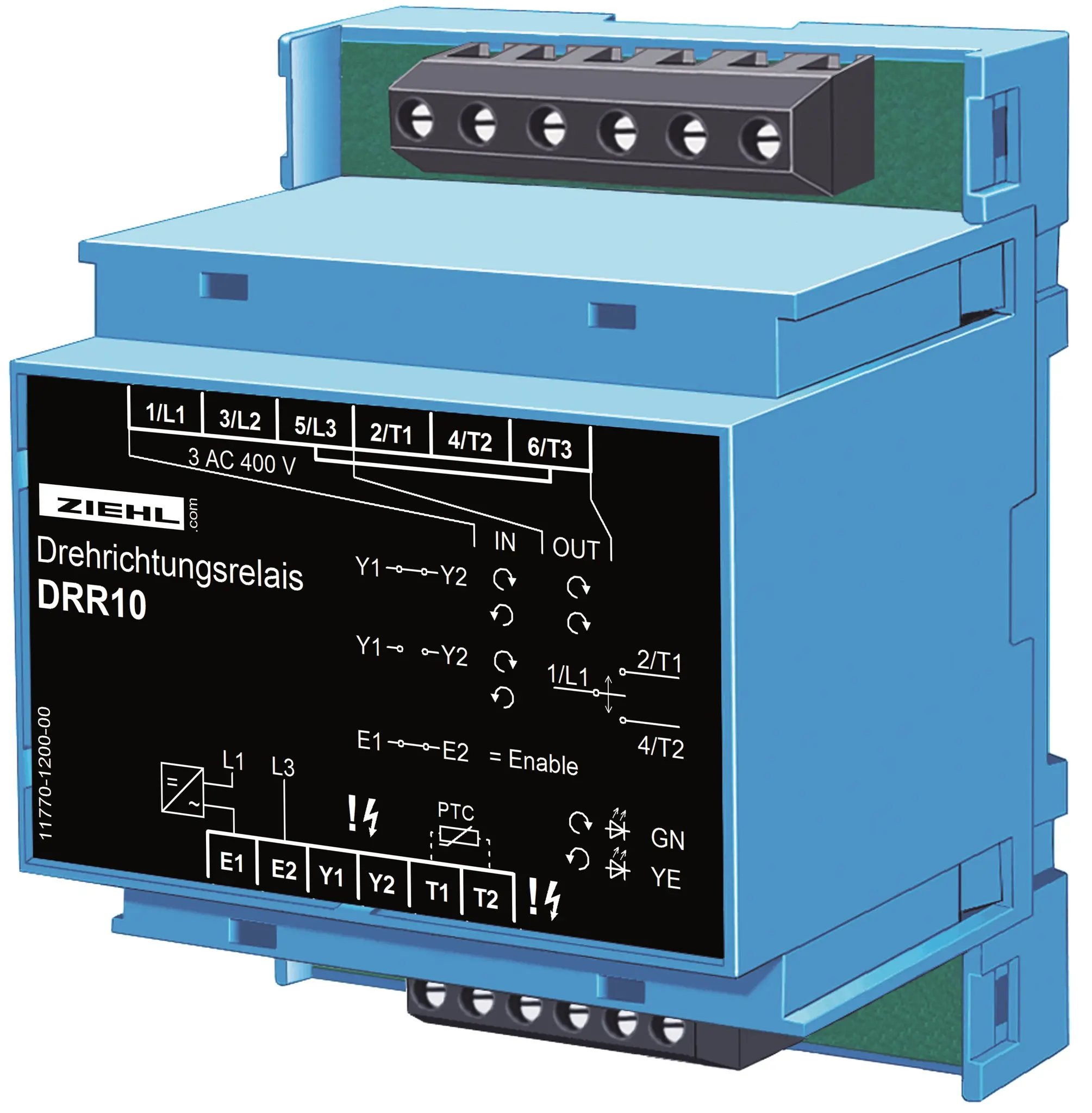

Ziehl P222546, Drehrichtungsrelais Typ DRR10

Drehrichtungsrelais vom Typ DRR10 messen beim Einschalten der Spannung die Richtung des Drehfeldes und stellen, wenn nötig, durch den Tausch von 2 Phasen ein korrektes Drehfeld her. Die integrierte Kaltleiterauswertung schützt bei Bedarf gleichzeitig den Motor vor übertemperatur.

Einsatzfälle sind besonders dort, wo es schnell gehen muss, z. B. bei der Feuerwehr oder beim Technischen Hilfswerk, sowie allgemein Maschinen und Geräte, die an wechselnden Orten, z. B. auf Baustellen, an das Netz angeschlossen werden. Pumpen, Staubsauger und Kompressoren laufen immer in der richtigen Richtung. Fehlersuche oder Umverdrahtung sind nicht mehr notwendig.

Merkmale:
- Automatische Korrektur des Drehfeldes bei Falschanschluss
- Rückwärtslauf ausgeschlossen
- Integrierte Kaltleiterauswertung
- Enable-Eingang zum direkten Ein- und Ausschalten des Verbrauchers mit dem DRR10
- Max. 3 x 12 A
- Einschaltströme 30 A max. 4 s / 60 A max. 1 s
- Höhere Ströme bei Verwendung externer Schütze
- Integrierte Schutzbeschaltung für Relaiskontakte
- Integrierter übertemperaturschutz
- Verteilereinbaugehäuse 4 TE, Einbauhöhe 55 mm, zum Einbau in Schaltschränke oder Verteiler

Produktgruppe: Netzüberwachung
Eingänge/Messgrößen: Phase
Ausgänge: Alarme/Relais
Anschlussspannung: AC 400 V
Bauform: Schalttafeleinbau, Verteilereinbau
Sonstiges: Phasenasymmetrieüberwachung
Anwendungen: Motorschutz, Pumpenschutz
