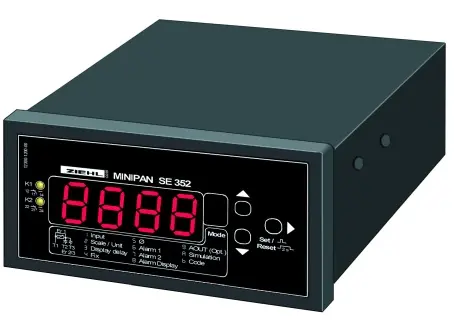

Ziehl D440110, Universal-Messgerät Typ MINIPAN SE352

Das Universal-Messgerät MINIPAN® SE352 ermöglicht mit seiner 14 mm hohen, 4-stelligen LED-Anzeige eine präzise Darstellung verschiedenster Messwerte im Bereich von –1999 bis +9999. Messeingänge für AC (TrueRMS) und DC, Strom-, Spannungs- und Widerstandsmessung sowie Temperaturmessung mit verschiedenen Sensoren sind in einem einzigen Gerät vereint.

Das Gerät verfügt über zwei programmierbare Schaltpunkte, wodurch es als Grenzwertrelais oder als 2- oder 3-Punkt-Regler eingesetzt werden kann. Mit der Funktion EasyLimit lassen sich Grenzwerte besonders einfach einstellen, während andere Parameter gesperrt und so gegen Manipulation geschützt sind. Optional kann das Gerät mit einem Analogausgang ausgestattet werden, wodurch es gleichzeitig als Messumformer dient.

Die Anzeige ist vom Kunden frei programmierbar, z. B. für einen Messwert DC 4–20 mA mit Anzeige von 0–350,0 m/s, 0–200 Ω, 0–3000 mm oder AC 0–5 A mit 0–400,0 A. Das eingebaute Netzteil unterstützt eine universelle Versorgungsspannung von AC/DC 24–240 V, was das Gerät noch vielseitiger macht.

Für die Temperaturmessung werden Widerstandssensoren (Pt 100, Pt 1000, KTY 83 oder KTY 84 in 2- oder 3-Leiter-Technik) sowie Thermoelemente (Typ B, E, J, K, L, N, R, S, T) unterstützt. Der Messbereich liegt zwischen –170 °C und +1820 °C mit einer Auflösung von 0,1 °C (bis 999,9 °C). Die Anzeige erfolgt wahlweise in °C oder °F.

Die AC/DC-Messeingänge umfassen Strommessung mit externem Shunt bis 300 mV, 1 A und 5 A für direkte Strommessung (oder AC mit externem Wandler), 500 V und 10 V für Normsignale sowie 20 mA für Normsignale. Die AC-Messung erfolgt nach dem TrueRMS-Verfahren. Für die Widerstandsmessung stehen die Messbereiche 0–500 Ω und 0–30 kΩ zur Verfügung.

Die Programmierung erfolgt einfach über drei Tasten und ein Hilfsdisplay. Funktionen wie Skalierung, Dezimalpunkt, zwei Schaltpunkte mit Hysterese und Schaltverzögerungen sowie die EasyLimit-Funktion für einfache Grenzwerteinstellung
