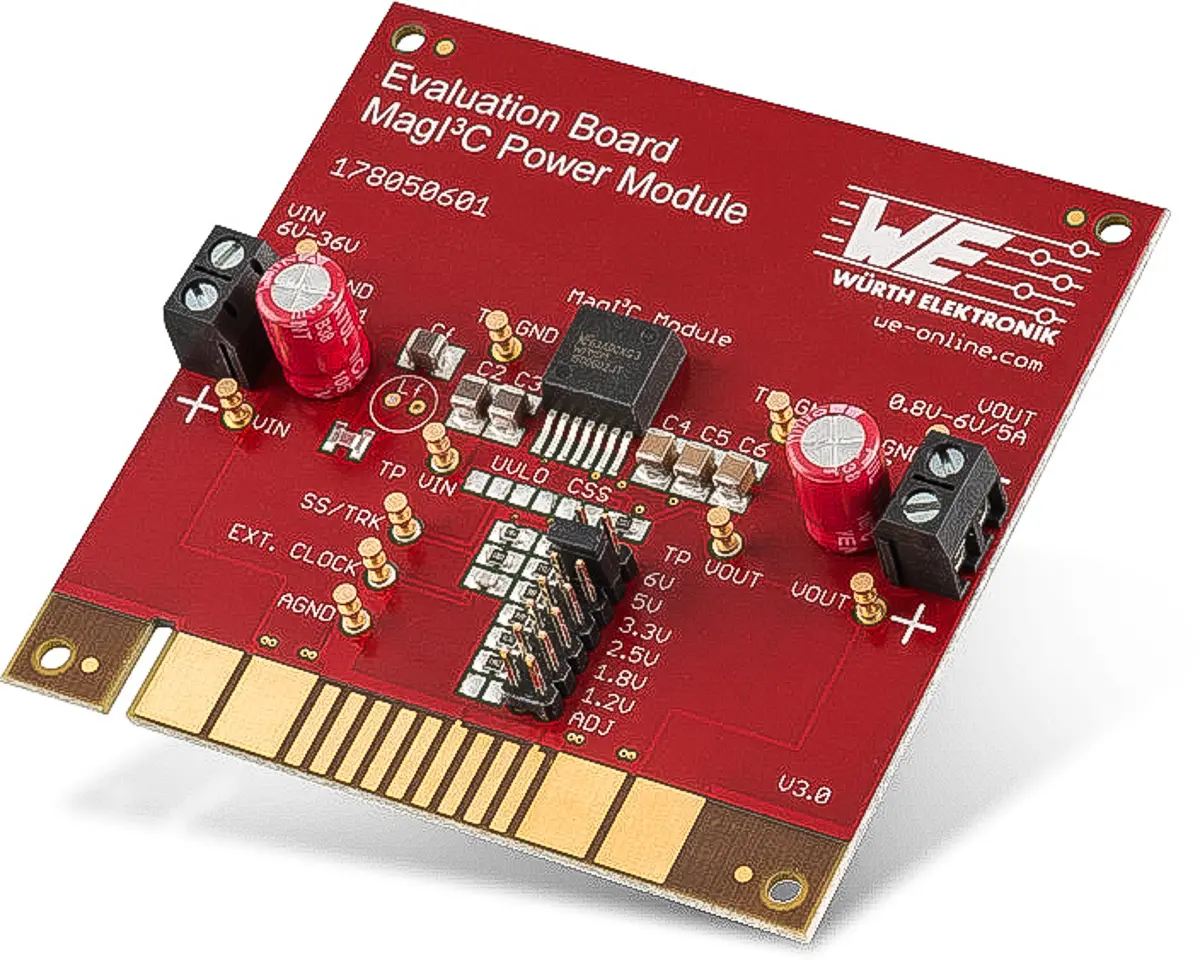

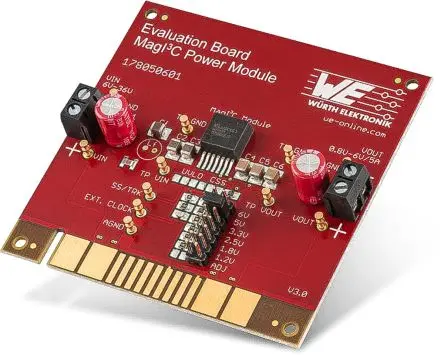

Wurth Elektronik WPMDB Evaluierungsplatine, MagI3C Strommodul Abwärtsregler

Die Serie VDRM der MagI³C Power-Modul-Familie bietet ein vollständig integriertes DC/DC-Netzteil einschließlich des Schaltreglers und Induktivität in einem Gehäuse. Der WPMDH1200601 bietet eine hohe Effizienz und liefert bis zu 5A Ausgangsstrom. Er wird mit einer Eingangsspannung von 6 bis 36V betrieben. Er wurde für schnelles Einschwingverhalten entwickelt. Er ist in einem innovativen industriellen TO263-7EP-Gehäuse (10.16 x 13.77 x 4.57 mm) mit hoher Leistungsdichte erhältlich, welches die Wärmeleistung verbessert und das Hand- oder Maschinenlöten ermöglicht. Die VDRM-Regler verfügen über eine integrierte Schutzschaltung gegen thermische Überlastung und elektrische Schäden mit Schutz gegen thermische Abschaltung, Überstrom, Kurzschlüsse, Überspannung und Unterspannung.Maximale Effizienz: bis zu 92% Strombelastbarkeit bis 5 A Großer Eingangsspannungsbereich: 6 V bis 36V Ausgangsspannungsbereich: 0,8V bis 6V Maximale Ausgangsleistung: 30W Integrierte, geschirmte Induktorlösung für schnelle Markteinführung und Benutzerfreundlichkeit Eine offene Trägerscheibe für branchenführende thermische Leistung Geringes Brummen der Ausgangsspannung (< 10 mVPP) Abschaltungsschutz bei Unterspannung (UVLO) Programmierbarer Sanftanlauf und Nachverfolgung der Spannung Frequenzsynchronisierung Eingang Thermische Abschaltung, Einschaltstrom und Ausgang Kurzschlussschutz Umgebungstemperaturbereich bei Betrieb bis zu 105 °C Betriebs-Abzweigungstemperaturbereich: -40 bis 125 °C RoHS- und REACH-konform Formverbundstoff UL 94 Klasse V0 (Entflammbarkeits- Prüfung) zertifiziert Entspricht EN 55022 Klasse B für abgestrahlte und leitungsgebundene Emissionsstandards Point-of-Load-DC/DC-Anwendungen von 12 V und 24 V Industrieschienen Industrie, Test und Messung, medizinische Anwendungen Anwendungsbereiche Systemnetzteile DSPs, FPGAs, MCUs und Netzteil für MPUs E/A-Schnittstellen-Netzteil6-36Vin 0,8-6 Vout 5 A 4 Schicht 80 x 80 x 1,6 mm
