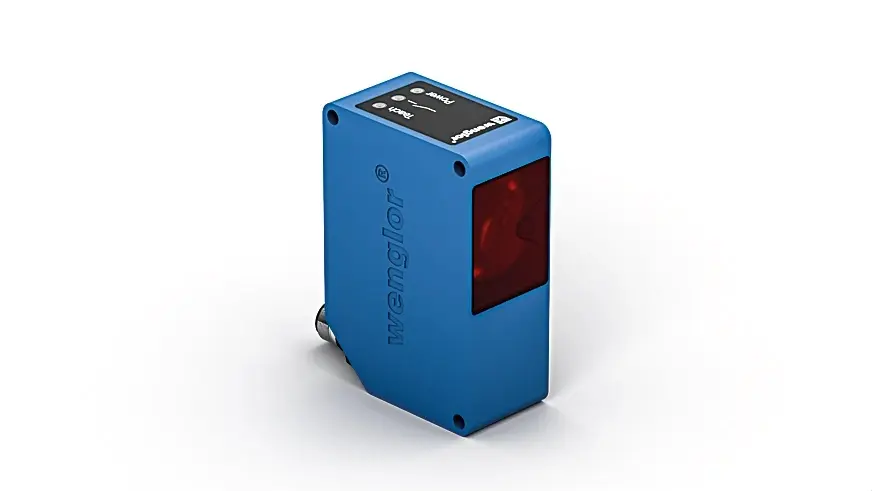

Wenglor OY2TA403AT235S872, Laserdistanzsensor ToF

Diese Sensoren mit kratzfester Optik ermitteln durch Lichtlaufzeitmessung den Abstand zwischen Sensor und Objekt und erreichen dabei eine sehr hohe Schaltfrequenz .Künstliches Fremdlicht (z. B. durch Energiesparlampen) oder der Hintergrund beeinflussen die Funktion der Sensoren nicht, selbst für dunkle Objekte gilt der Arbeitsbereich .

Optische Daten

• Arbeitsbereich: 0 ... 4.000mm
• Einstellbereich: 250 ... 4.000mm
• Schalthysterese: <25mm
• Lichtart: Laser (rot)
• Wellenlänge: 660nm
• Lebensdauer (Tu = +25 °C): 100.000h
• Laserklasse (EN 60825-1): 2
• Strahldivergenz: <2mrad
• Max. zul. Fremdlicht: 10.000Lux
• Reflektor erforderlich: nein

Elektrische Daten

• Versorgungsspannung: 10 ... 30V DC
• Stromaufnahme (Ub = 24 V): <70mA
• Schaltfrequenz: 1.000Hz
• Ansprechzeit: 500µs
• Temperaturdrift: <2%
• Temperaturbereich: -25 ... 60°C
• Spannungsabfall Schaltausgang: <2,5V
• Schaltstrom Schaltausgang: 200mA
• Kurzschlussfest: ja
• Verpolungssicher: ja
• Überlastsicher: ja
• Schutzklasse: III

Mechanische Daten

• Einstellart: Teach-in
• Gehäusematerial: Kunststoff, ABS Kunststoff, PC
• Optikabdeckung: Kunststoff, PMMA
• Schutzart: IP68
• Anschlussart: M12 × 1; 5-polig
• Gewicht: 121g

Sicherheitstechnische Daten

• MTTFd (EN ISO 13849-1): 628,4a

Allgemeine Daten

• Lieferumfang: 1 × Befestigungsset BEF-SET-34 1 × Inbetriebnahmehinweis 1 × Laserwarnschild 1 × Sensor

Ausgangsfunktion

• PNP-Öffner , PNP-Schließer: ja
• Externer Teach-in-Eingang: ja

Tabelle 1

• Arbeitsabstand: 0 m, 4 m
• Lichtfleckdurchmesser: 5 mm, < 8 mm

Schaltabstandsabweichung: Typische Kennlinie, bezogen auf Weiß, 90 % Remission Sr = Schaltabstand dSr = Schaltabstandsänderung Schwarz 6
