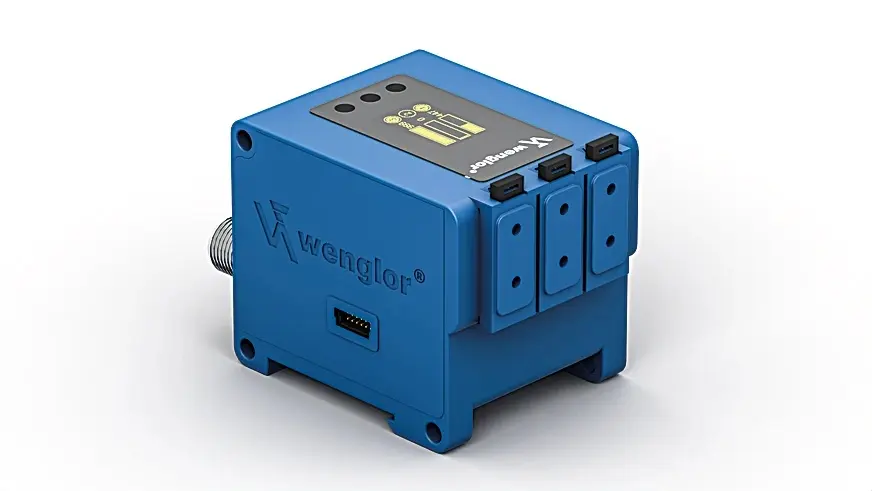

Wenglor ODX402P0088, Lichtleiter Verstärker

An diese Sensoren können drei wenglor-Lichtleitkabel angeschlossen werden. Über maximal 12 Erweiterungsmodule stehen bis zu 15 Lichtleitkabel zur Verfügung.Das graphische Display ermöglicht die einfache, menügesteuerte Einstellung der Sensoren. Signalstärke und Schaltschwelle können im Display als Zahlenwerte oder in einem Balkendiagramm abgelesen werden. Über die IO-Link - Schnittstelle sind eine komfortable Parametrierung und schnelle Diagnose möglich.

Optische Daten

• Schalthysterese: <15%
• Lichtart: Rotlicht
• Wellenlänge: 660nm
• Lebensdauer (Tu = +25 °C): 100.000h
• Max. zul. Fremdlicht: 10.000Lux

Elektrische Daten

• Versorgungsspannung: 18 ... 30V DC
• Stromaufnahme (Ub = 24 V): <70mA
• Schaltfrequenz: 2kHz
• Ansprechzeit: 250µs
• Anzugs-/ Abfallzeitverzögerung: 0 ... 10.000ms
• Temperaturdrift: <10%
• Temperaturbereich: -25 ... 60°C
• Spannungsabfall Schaltausgang: <2,5V
• Schaltstrom Schaltausgang: 100mA
• Kurzschlussfest: ja
• Verpolungssicher: ja
• Überlastsicher: ja
• Teach-in -Modus: NT, MT, ZT, DT, FT, HT, TP
• Schnittstelle: IO-Link V1.0
• IO-Link-Parameter: > 12
• Schutzklasse: III

Mechanische Daten

• Einstellart: Menü (OLED)
• Gehäusematerial: Kunststoff, ABS Kunststoff, PC
• Schutzart: IP50
• Anschlussart: M12 × 1; 4+8-polig
• Hutschienenmontage: 35mm
• Gewicht: 188g

Sicherheitstechnische Daten

• MTTFd (EN ISO 13849-1): 347,83a

Allgemeine Daten

• Geschwindigkeitsmessung: X
• Menüsprache einstellbar: X
• Passwortschutz: X
• Logik Ausgang: UND/ODER
• Lieferumfang: 1 × Inbetriebnahmehinweis 1 × Sensor 1 × Verschlussschraube

Ausgangsfunktion

• Verschmutzungsausgang: ja
• IO-Link: ja
• PNP-Schließer: ja

Einstellbare Parameter
