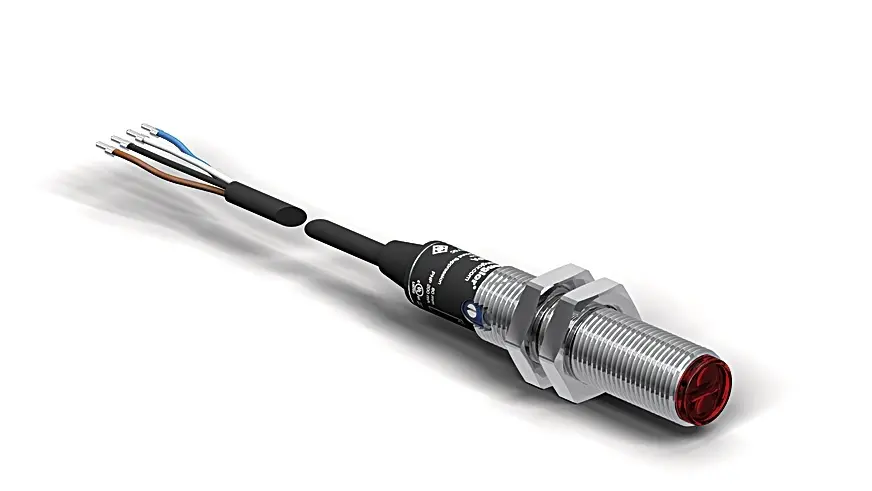

Wenglor HO08PA, Reflextaster mit Hintergrundausblendung

Diese Sensoren ermitteln den Abstand durch Winkelmessung . Sie können besonders gut Objekte vor jedem Hintergrund erkennen. Form, Farbe und Oberflächenbeschaffenheit der Objekte haben nahezu keinen Einfluss auf das Schaltverhalten des Sensors. Ebensowenig beeinflussen sich diese Sensoren, wenn ihre Lichtflecke auf den gleichen Punkt oder gegeneinander gerichtet sind.

Optische Daten

• Tastweite: 80mm
• Einstellbereich: 25 ... 80mm
• Schalthysterese: siehe Tabelle 1
• Lichtart: Rotlicht
• Lebensdauer (Tu = +25 °C): 100.000h
• Max. zul. Fremdlicht: 10.000Lux
• Lichtfleckdurchmesser: siehe Tabelle 1

Elektrische Daten

• Versorgungsspannung: 10 ... 30V DC
• Stromaufnahme (Ub = 24 V): <40mA
• Schaltfrequenz: 1kHz
• Ansprechzeit: 500µs
• Temperaturdrift: <5%
• Temperaturbereich: -25 ... 60°C
• Spannungsabfall Schaltausgang: <2,5V
• Schaltstrom PNP - Schaltausgang: 200mA
• Kurzschlussfest: ja
• Verpolungssicher: ja
• Überlastsicher: ja
• Schutzklasse: III

Mechanische Daten

• Einstellart: Potentiometer
• Gehäusematerial: Messing, vernickelt
• Vollverguss: ja
• Schutzart: IP67
• Anschlussart: Kabel; 4-adrig
• Kabellänge (L): 2m
• Kabelmantelmaterial: Kunststoff, PVC
• Aderquerschnitt: 0,14mm²
• Gewicht: 54g

Sicherheitstechnische Daten

• MTTFd (EN ISO 13849-1): 2.489,75a

Allgemeine Daten

• Lieferumfang: 1 × Inbetriebnahmehinweis 1 × Sechskantmutter MUTTER-M12-E001 1 × Sensor

Ausgangsfunktion

• PNP-Öffner , PNP-Schließer: ja

Einstellbare Parameter

• Schaltung: Öffner Öffner+Schließer Schließer
• Alle weiteren Parameter befinden sich in den Produktdokumentationen

Tabelle 1

• Tastweite: 40 mm, 60 mm, 80 mm
• Lichtfleckdurchmesser: 3 mm, 5 mm, 7 mm
