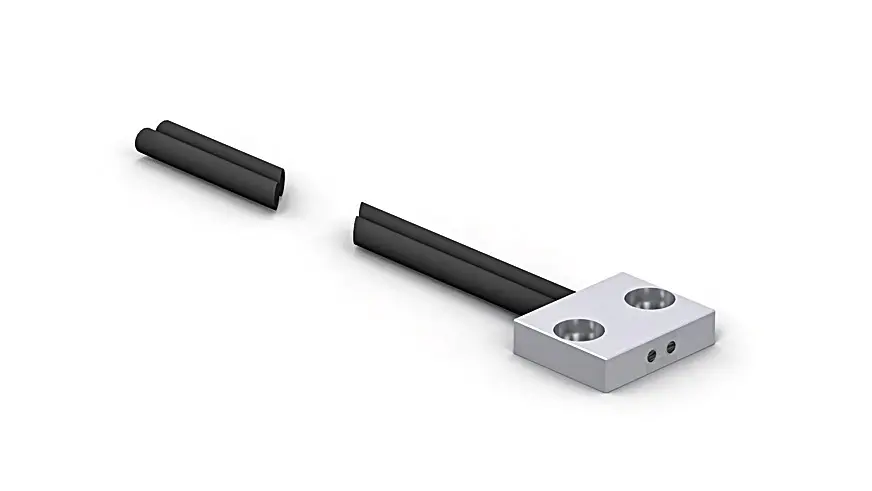

Wenglor FRF01-2M-10, Kunststofflichtleitkabel Tastprinzip

Kunststofflichtleitkabel sind sehr flexibel und eignen sich für den Einsatz bei engen Platzverhältnissen. Die Lichtleiter werden in 2 m Länge geliefert. Speziallängen sind bis 50 m möglich. Mit Hilfe des Schneidewerkzeuges Z0015 kann der Lichtleiter vom Anwender gekürzt werden.

Optische Daten

• Faserkerndurchmesser: 1mm
• Faser: Stufenindex
• Faserverteilung: parallele Anordnung
• Tastweite mit P1XD0xx: 180mm
• Tastweite P1XD10x/11x: 230mm
• Tastweite P1XD12x/13x: 220mm
• Tastweite P1XD2xx Rotlicht: 190mm
• Tastweite P1XD2xx Blaulicht: 240mm
• Tastweite P1XD2xx Pinklicht: 270mm
• Öffnungswinkel: 55°

Mechanische Daten

• Kabeltyp: Standard
• Temperaturbereich: -40 ... 70°C
• Biegeradius: 20mm
• Lichtleiterlänge L: 2m
• Mantelmaterial: Kunststoff, PE
• Lichtleitermaterial: Kunststoff, PMMA
• Endhülsenform: Flach
• Material Endhülse: Edelstahl V2A, (1.4305 / 303)
• Manteldurchmesser: 2,2mm
• Lichtaustritt: gerade
• Gewicht: 20g

Allgemeine Daten

• Verpackungseinheit: 1 Stück
• Lieferumfang: 1 × Befestigungsset BEF-SET-23 1 × Lichtleitkabel 1 × Schneidewerkzeug Z0015

Bemaßtes Bild: Maßangaben in mm (1 mm = 0,03937 Inch)
