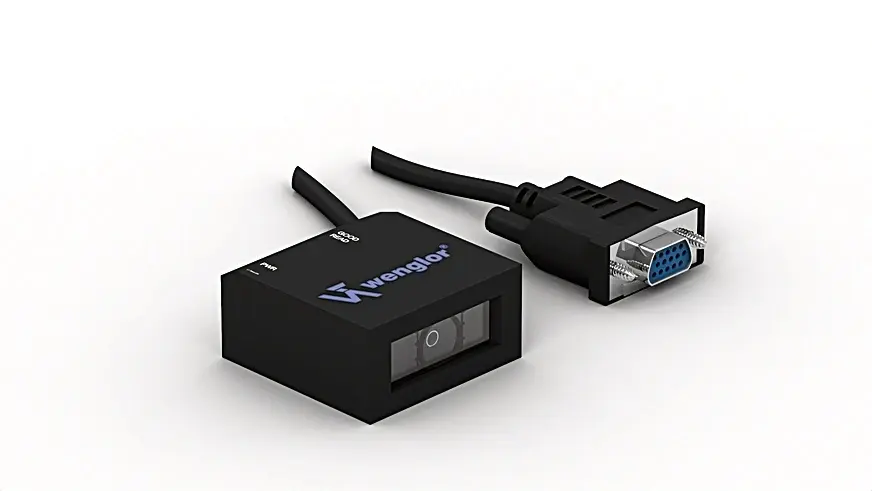

Wenglor FIS-0003-0103, Barcode-Linienscanner

Dieser Scanner eignet sich zum Scannen von sehr hohen Code -Dichten. Über die Teach-in -Taste kann ein Autokalibrierungsmodus gestartet werden. In diesem Modus stellt der Scanner die Code -Art, die Scanrate und Scanbreite selbständig auf die entsprechende Anwendung ein. Aufgrund seiner kleinen Bauform benötigt der Scanner einen sehr geringen Einbauraum.Lesbare Code -Arten: Code39 , Code93 , Code128 , Codabar , Interleaved 2 of 5 , Pharmacode , UPC / EAN

Optische Daten

• Barcodedichte: Low Density
• Leseabstand: 51 ... 254mm
• Lichtart: Laser (rot)
• Wellenlänge: 650nm
• Lebensdauer (Tu = +25 °C): 40.000h
• Laserklasse (EN 60825-1): 2
• Max. zul. Fremdlicht: 8.600Lux
• Öffnungswinkel: 70°
• Barcode-Druckkontrast: > 25%

Umgebungsbedingungen

• Temperaturbereich: 0 ... 50°C

Elektrische Daten

• Versorgungsspannung: 5V DC
• Leistungsaufnahme: 1.300mW
• Scanrate: 350 ... 1.000scans/s
• Anzugs-/ Abfallzeitverzögerung ( RS-232 ): 0 ... 65s
• Schaltausgang: TTL
• Anzahl Schaltausgänge: 3
• Schaltstrom Schaltausgang: 2mA
• Vernetzungsmöglichkeiten: Daisy Chain, Multidrop
• Schnittstelle: RS-232/422/485
• Übertragungsrate: 11,52Kbit/s
• Triggereingang: NPN
• Signaleingang: NPN
• Anzahl Signaleingänge: 1
• Akustisches Signal: ja
• FDA Accession Number: 9921562-003

Mechanische Daten

• Gehäusematerial: Magnesium, gefärbt
• Optikabdeckung: Kunststoff, PMMA
• Schutzart: IP54
• UL Enclosure Type: 1
• Anschlussart: SubD 15-polig
• Kabellänge (L): 900mm
• Gewicht: 217g

Ausgangsfunktion

• TTL-positiv/negativ umschaltbar: ja
• RS-232 - Schnittstelle: ja
• RS-422- Schnittstelle: ja
• RS-485- Schnittstelle (halbduplex): ja

Lesefelddiagramm: A = Auflösung SB = Scanbreite LA = Leseabstand
