Walter GX24-3F500N25-RF7 WSM33S
Technische Daten
- Anzahl Schneidkanten
- 1
- Bezeichnung
- GX24-3F500N25-RF7 WSM33S
- Gewicht
- 8 g
- Längentoleranz
- -0,15 - 0,15
- Radius
- 2,5 mm
- Schneidbreite
- 5 mm
- Schneidenlänge
- 24 mm
- Schneidrichtung
- N
- Schnitttiefe
- 0,1 - 2,5 mm
- Toleranz Stechbreite
- -0,05 - 0,05
- Vorschub
- 0,12 - 0,53 mm
Produktbeschreibung

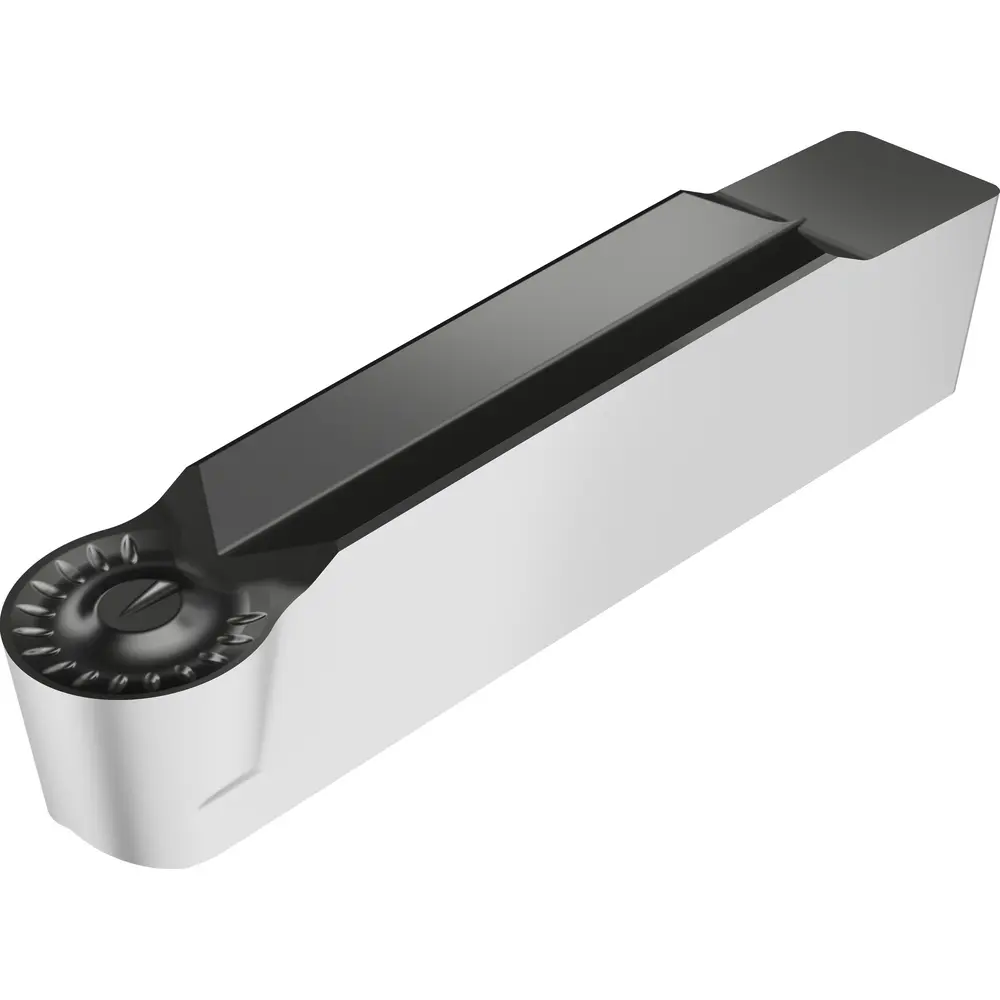

Einstechen und Kopierdrehen – Schneideinsätze GX ...-RF7 • Neutral • WSM33S • Tiger·tec® Silver • s=5mm • r=2,5mm
DIE WENDESCHNEIDPLATTEN
- Einschneidige Variante (F)
DIE ANWENDUNG
- ISO-Werkstoffe M (z.B. Turbolader) und S (z.B. Turbinenscheiben)
- Schlichten von ISO P-Werkstoffen (z.B. Kugelzapfen)
- Radial- und Axial-Bearbeitung mit hohen Oberflächengüten
- Kopierdrehen von labilen Bauteilen
- Einsatzgebiete: Luft- und Raumfahrt, Automobilindustrie u.a.
DIE GEOMETRIE
- RF7 – Universell einsetzbare Geometrie zum Kopier- und Hinterdrehen
- Scharfe Schneidkante (reduziert Schnittkräfte)
- Positive Primärfase (stabilisiert die Schneidkante)
- 230°-Bearbeitungswinkel (ermöglicht Hinterstiche)
IHRE VORTEILE
- Höchste Wirtschaftlichkeit in ISO M- und ISO S-Werkstoffen
- Exzellente Oberflächengüten durch positive Schneidkante und stabilisierende Primärfase
- Herstellen von Hinterstichen durch Bearbeitungswinkel 180°
Produktangebot
Sichere Zahlung
Rechnung
Schneller Versand
etc.
Fragen zum Produkt?
Digitale Werkzeug‑Auswahl
Kennzeichnungen
- Artikeltyp
- Schneidkörper, Profilform Vollradius
- GTIN
- 4063464289479
