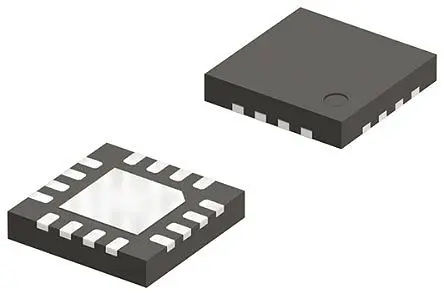

Vishay Analoger SPDT-Schalter, 16-Pin 4, QFN DeMultiplexer, Multiplexer, 5.5V- bipolar, 1.8 V- bipolar

Der DG2523 und der DG2524 sind 1-polige Vier-Kanal-Analog-Doppelumschalter. Der DG2523 besitzt zwei Steuereingänge, die jeweils ein Paar einpoliger Doppelumschalter steuern. Er ist auch bekannt als 2-polige Doppelkanal-Doppelumschalter-Konfiguration. Der DG2524 verfügt über einen EN-Stift zum Aktivieren des Geräts, wenn die Logik niedrig ist. Die Teile wurden für den Betrieb einer einfachen 1,8-V- bis 5,5-V-Stromschiene entwickelt. Alle Schalter leiten in beide Richtungen gleich gut und bieten eine Rail-to-Rail-Signalumschaltung. Sie können sowohl als Multiplexer als auch als Demultiplexer verwendet werden.1,8-V- bis 5,5-V-EinzelversorgungsbetriebNiedriger Widerstand: 0,4  / typ. bei 2,7 VSehr flaches und angepasstes RONGeringe parasitäre Kapazität,Typischer Ausschaltleckstrom von 40 pAHohe Bandbreite: 310 MHzGarantierter Logikhochstand 1,2 V, Logiktiefstand 0,3 VSchaltung mit Umschaltkontakt mit UnterbrechungSignalhub über V+ möglichAbschaltungsschutzLatch-Up-Strom: 300 mA (JESD78)
