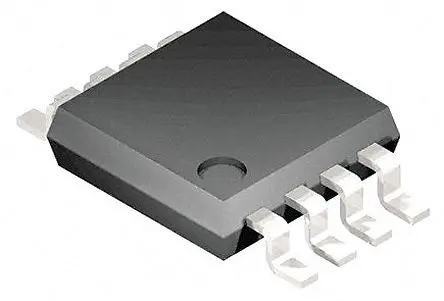

Vishay Analoger Schalter, 8-Pin 2, MSOP, CMOS, 5V- bipolar, 2.7 V- bipolar

Der DG9232E, der DG9233E und der DG9234E sind monolithische CMOS-Schalter für präzise Signalschaltung. Die 17  Niederspannungsteile weisen eine niedrige Ladungsinjektion, geringen Leckstrom, eine niedrige parasitäre Kapazität und schnelles Schalten auf. Der DG9232E, der DG9233E und der DG9234E können sowohl analoge als auch digitale Signale schalten. Im eingeschalteten Zustand leiten alle Schalter in beide Richtungen gleich gut und sperren im ausgeschalteten Zustand bis zur Versorgungsspannungsebene. Der DG9232E, der DG9233E und der DG9234E enthalten zwei individuelle 1-polige Umschalter. Schalter-1 und Schalter-2 sind beim DG9232E normal geschlossen und beim DG9233E normal offen. Bei der DG9234E ist der Schalter-1 normalerweise offen und der Schalter-2 normalerweise geschlossen, mit einer Schaltgliedschaltungs-Zeitsteuerung.5 pC Ladungsinjektion+2,7 V bis +5 V EinzelversorgungsbetriebGeringer Widerstand im eingeschalteten Zustand – RDS(on): 17 /typ. bei 5 VtON:: 32 ns, tOFF: 10 ns SchaltzeitTypische Leistungsaufnahme: 1 nWÜberspannungstolerante TTL/CMOS-kompatibel
