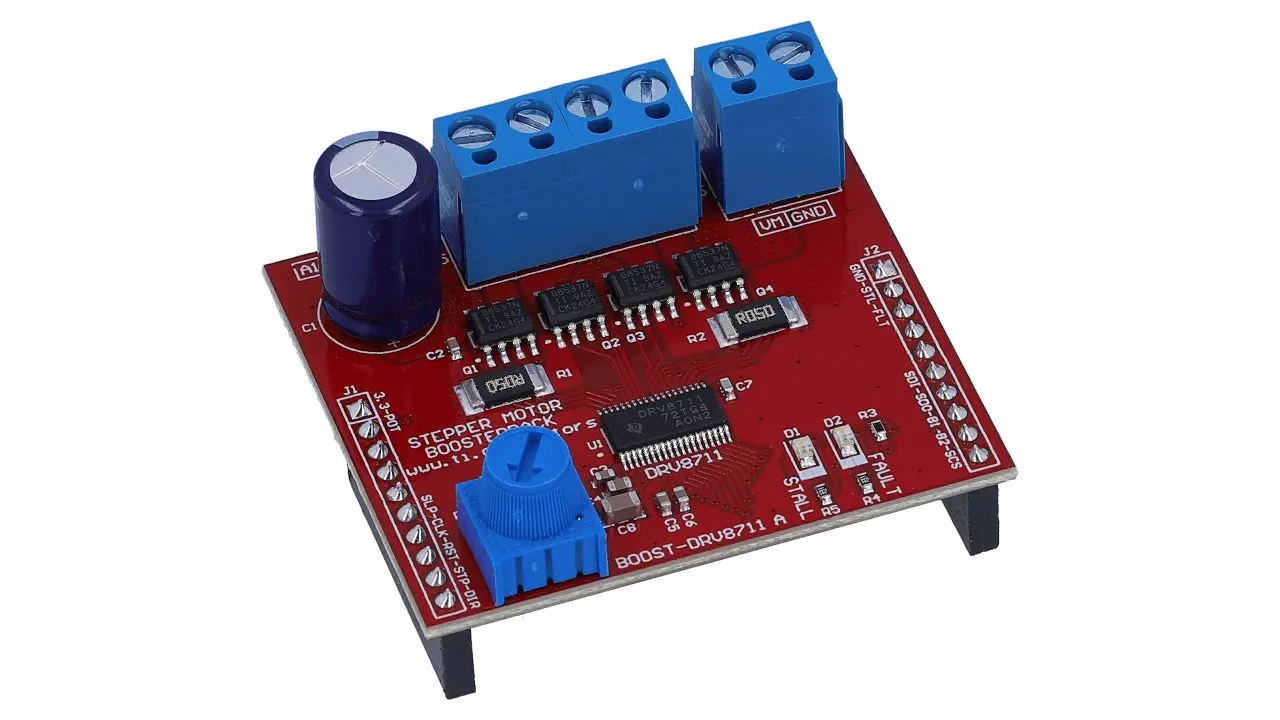

Texas Instruments DRV8711 and CSD88537ND Evaluierungsplatine, Schrittmotor Booster Pack mit DRV8711 und CSD88537ND

Der Texas Instruments Schrittmotor BoosterPack verfügt über einen DRV8711 Schrittmotor-Vortreiber und einen CSD88537ND Dual N-Kanal NexFETTM Leistungs-MOSFET. Dies enthält alles, was für den Antrieb vieler verschiedener Arten von bipolaren Schrittmotoren erforderlich ist, und kann auch als zweifach gebürsteter DC-Motortreiber verwendet werden. Es ist kompatibel mit allen TI-Launchpads gemäß LaunchPad Pinout-Standard, wobei die primäre Software-/Firmware-Unterstützung für das MSP-EXP430G2 LaunchPad mit einem MSP430G2553 bereitgestellt wird.8-V-52-V-Versorgungseingang mit bis zu 4,5 A Dauerausgangsstrom Von jeder H-Brücke Integrierter 1/256-stufiger Mikroschrittindexer für extrem glatte Bewegungen SPI-Schnittstelle für Treibereinstellungen und Statusberichte Komplette Schrittmotor-Antriebsstufe in extrem kleinem Formfaktor (1,75 Zoll x 2,00 Zoll)
