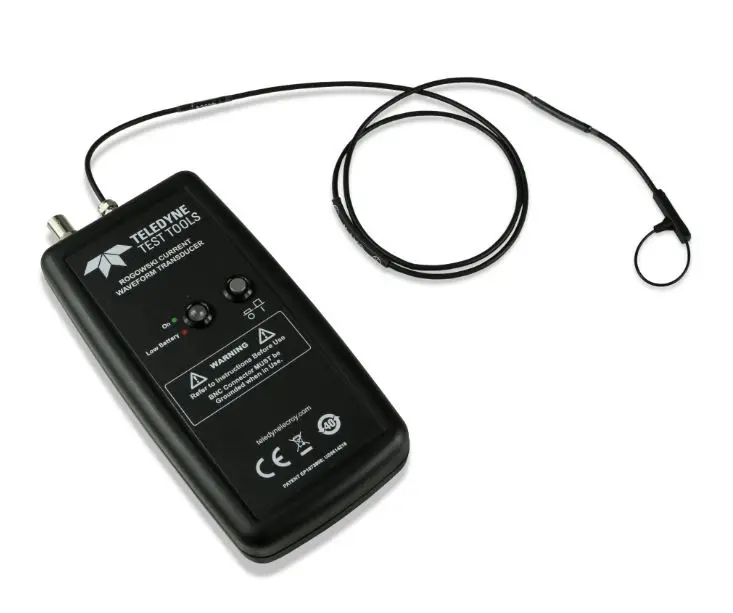

Teledyne LeCroy T3RC T3RC0120-UM Oszilloskoptastkopf Strom 20 dB 30 MHz BNC

Teledyne LeCroy, Coil Current Probe AC Rogowski-Spule, 50 mV/A, 120 A, 34 Hz LF-Bandbreite, 30 MHz HF-Bandbreite, 1 m Kabel.Teledyne Prüfgeräte Rogowski-Stromsonden bieten eine breite Palette von Produkten, die einen großen Frequenzbereich und Strommessbereiche abdecken, um eine maximale Anwendungsabdeckung zu gewährleisten und gleichzeitig in schwer zugänglichen Teilen des Stromkreises einfach zu verwenden. Die Flexibilität der Tastkopf-Sense-Coil bedeutet, dass Messungen oft ohne Änderung des zu prüfenden Stromkreises durchgeführt werden können, was genauere Ergebnisse liefert, während sie isoliert bleiben, mit sehr geringer Einstecklast von nur wenigen pH-Werten. Die Aufnahme von Batterie- und Wandsteckerbetrieb bedeutet, dass die Teledyne Prüfgeräte Rogowski-Stromzangen ebenso gerne im Feld arbeiten wie auf der Werkbank. Die T3RC0120-UM verfügt über unsere kleinste Coil mit Querschnittserkennung bei nur 1,7 mm. Dies eignet sich ideal für eingebettete Stromversorgungsanwendungen, bei denen es notwendig ist, um das Bein von Leistungskomponenten wie Induktivitäten, Kondensatoren oder kleinen Schaltgeräten wie einem TO220 MOSFET zu sondieren.Eigenschaften und VorteileDie Teledyne Prüfgeräte Rogowski-Sonden sind kompatibel mit allen Teledyne Prüfwerkzeugen Oszilloskopen sowie den Teledyne LeCroy Oszilloskopen Die Teledyne Prüfgeräte Rogowski-Sonden haben eine einfache Anschlussanforderung für einen BNC-Eingang mit 1 MOhm Impedanz. Diese Sonden funktionieren daher mit den meisten Oszilloskopen auf dem Markt Die Tastköpfe können noch nützlicher gemacht werden, indem die Dämpfungsfunktion Ihres Oszilloskops verwendet wird, um den vertikalen Kanalbereich neu zu skalieren Frequenzabdeckung von <34 Hz bis 30 MHz 80 mm Coil 1 Meter Kabellänge (Coil-to-Electronics) Peak Coil Isolationsspannung: 1,2 Dämpfungsverhältnis - 10AnwendungenDesign und Entwicklung auf Komponentenebene wie Halbleiterschaltwellenformen in MOSFET oder IG
