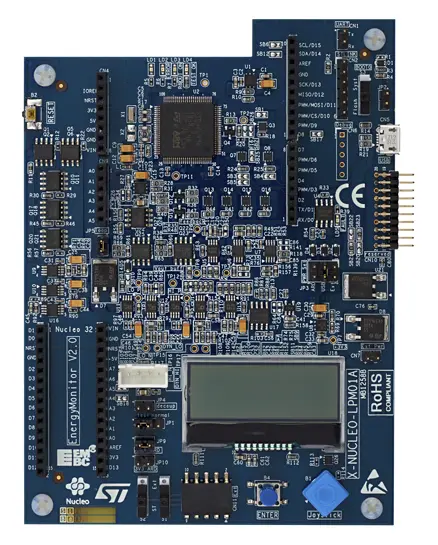

STMicroelectronics X-NUCLEO-LPM01A Stromplatine, STM32 Nucleo Erweiterungsplatine Energieverwaltung, für STM32 Nucleo

Das X-NUCLEO-LPM01A ist ein programmierbares Netzteil mit 1,8 V bis 3,3 V mit erweiterter Messfähigkeit der Leistungsaufnahme. Es führt sowohl die Verbrauchsmittelwertbildung (statische Messung bis 200 mA) als auch die Echtzeitanalyse (dynamische Messung bis 50 mA bei 100 kHz Bandbreite) durch. Der X-NUCLEO-LPM01A arbeitet entweder im Standalone-Modus (mit LCD, Joystick und Schaltfläche zur Anzeige statischer Messungen) oder im kontrollierten Modus, der über USB mit dem Host-PC verbunden ist (mit dem Softwaretool STM32CubeMonitor-Power mit seiner umfangreichen grafischen Benutzerschnittstelle).Programmierbare Spannungsquelle von 1,8 V bis 3,3 VStatische Strommessung von 1 nA bis 200 mADynamische Messungen:100 kHz Bandbreite, 3,2 Msps AbtastrateStromstärke von 100 nA bis 50 mALeistungsmessung von 180 nW bis 165 mWBerechnung der Energiemessung durch Zeitintegration in die LeistungsmessungDurchführung von EEMBC-ULPMark™-Tests
