STMicroelectronics VIPERP319X Entwicklungsbausatz Spannungsregler, 5 V/0.6 A Abwärtswandler, für Nicht isoliertes

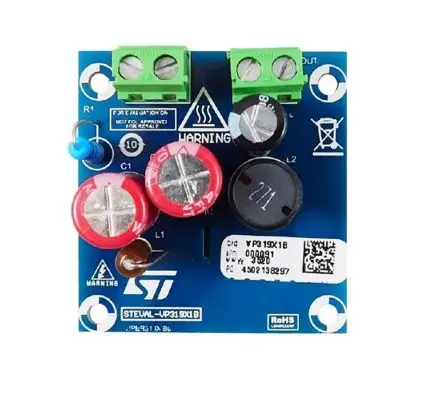

Die STMicroelectronics STEVAL-VP319X1B Evaluierungsplatine implementiert einen 5-V/3-W-Abwärtswandler, der für allgemeine Anwendungen entwickelt wurde und von 85 bis 265 V ac arbeitet. Wenn die Größe der Eingangs-Massenkondensatoren erhöht wird, kann die Evaluierungsplatine die 3 W im erweiterten Bereich liefern (40-265 V ac). Das Referenzdesign basiert auf dem neuen VIPERP319X, einem Offline-Hochspannungswandler der VIPER Plus-Familie mit 800-V-lawinenrobustem Leistungs-MOSFET, PWM-Strommodusregelung, fester 30-kHz-Schaltfrequenz mit Jitter zur Erfüllung elektromagnetischer Störstandards, Burst-Modus für leichte Lastverwaltung. Die Hauptmerkmale der Evaluierungsplatine sind: Geringe Größe, minimale BOM, hoher Wirkungsgrad, niedriger Standby-Verbrauch.Leistungsaufnahme im lastfreien Betrieb: < 16 mW bei 230 V ac Durchschnittlicher Wirkungsgrad im aktiven Modus mit 4 Punkten bei Volllast: > 69,7 % Durchschnittlicher Wirkungsgrad im aktiven Modus mit 4 Punkten bei 10 % Volllast: > 60,58 % Erfüllt IEC55022 Klasse B leitungsgebundene elektromagnetische Störungen
