STMicroelectronics VIPER16LD Entwicklungsbausatz Spannungsregler, Demoboard Energieverwaltung, für Nicht isolierte SMPS

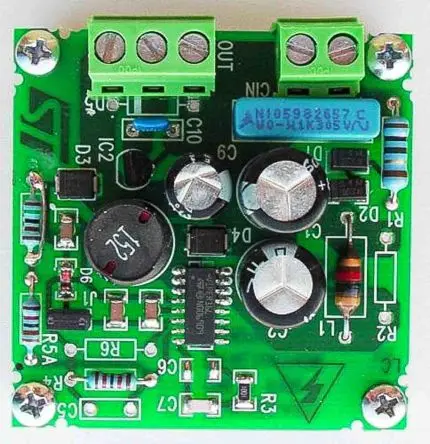

Die STEVAL-ISA119V1 ist eine Dual-Output-Abwärts-Demoplatine mit dem VIPER16LD, einem neuen Offline-Hochspannungswandler von STMicroelectronics, der speziell für nicht isolierte SMPS entwickelt wurde. Die Ausgangsregelung kann einfach durch einen Spannungsteiler zur Ausgangsspannung erreicht werden. Der VIPER16LD kann mit oder ohne externe Stromversorgung arbeiten. Im ersten Fall ist ein sehr niedriger Standby-Verbrauch möglich (<50 mW bei 265 V ac), während im zweiten Fall die Kosten und die Komplikation des IC-Versorgungsnetzes reduziert werden können. Zu den weiteren Merkmalen des Geräts gehören ein 800-V-Lawinenleistungsabschnitt, PWM-Betrieb bei 60 kHz mit Frequenzjittering für geringere elektromagnetische Störungen, Strombegrenzung mit einstellbarem Sollwert, integrierter Sanftanlauf und sicherer automatischer Neustart nach einem Fehlerzustand. Die verfügbaren Schutzfunktionen sind thermische Abschaltung mit Hysterese und verzögertem Überlastschutz.
