STMicroelectronics VIPER06HN Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Energieverwaltung, für

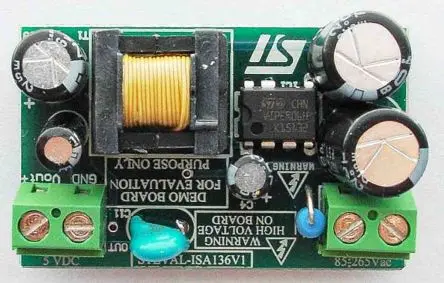

Die Evaluierungsplatine STEVAL-ISA136V1 implementiert ein isoliertes 5-V-/0,6-A-Sperrwandler-3-W-Weitbereichsnetzteil, das für allgemeine Anwendungen entwickelt wurde. Im Herzen der Anwendung steht der VIPER06HN, ein neuer Offline-Hochspannungswandler aus der Produktfamilie VIPerPlus. Der IC kombiniert einen leistungsstarken Niederspannungs-PWM-Controller-Chip und einen 800-V-, lawinenrobusten Leistungs-MOSFET im gleichen Gehäuse. Die Hauptmerkmale der Platine sind ihre geringe Größe, ihr hoher Wirkungsgrad und ihr geringer Stromverbrauch im Standby. Der extrem niedrige Verbrauch unter lastfreien Bedingungen wird durch den Burst-Modus-Betrieb gewährleistet, der die durchschnittliche Schaltfrequenz reduziert und alle frequenzbedingten Verluste minimiert. Der VIPER06HN arbeitet mit fester Frequenz (115 kHz). Frequenz-Jitter ist implementiert und hilft dabei, elektromagnetische Störstandards zu erfüllen. Das Gerät ist mit Schutzfunktionen ausgestattet, wie z. B. verzögerte Überlastung, offener Schleifenausfall und Hysterese-Wärmeschutz, die die Zuverlässigkeit und Sicherheit eines Designs verbessern.
