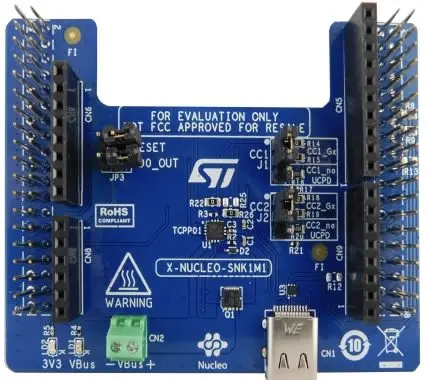

STMicroelectronics TCPP01-M12 Evaluierungsplatine, USB-Typ-C-Stromversorgungs-Sink-Erweiterungskarte auf Basis von

Die STMicroelectronics X-Nucleo-SNK1M1-Erweiterungsplatine ermöglicht die Evaluierung der Funktionen des Überspannungsschutzes TCPP01-M12 und des USB-Typ-C für VBUS- und CC-Leitungen, die für Sinkanwendungen geeignet sind. Die Erweiterungsplatine wurde für die Stapelung auf Top-STM32 Nucleo-64Entwicklungsplatine entwickelt, wobei die Eigenschaften des USB-Peripheriegeräts Typ C und der Stromversorgungseinheit (UCPD), die in ihre Mikrocontroller integriert sind, genutzt werden. Es kann auch auf anderen STM32 Nucleo-Entwicklungsplatinen gestapelt werden, die das UCPD-Peripheriegerät nicht unterstützen, um die grundlegenden Operationen des Typs C zu demonstrieren (Anfügen, Trennen und Netzteilstromerkennung).Integrierter TCPP01-M12-Schutz für USB-Typ-C- und PD-Senken-Anwendungen Überspannungsschutz (8/20 μs) und ESD-Schutz auf Systemebene auf VBUS Gleichtaktfilter und ESD-Schutz auf USB 2.0 Hochgeschwindigkeits-Datenleitungen ESD-Schutz auf Systemebene auf CC-Leitungen gemäß IEC61000-4-2 Stufe 4 (±8 kV Kontaktentladung) Energiesparmodus für Batterie ermöglicht Nullstromverbrauch, wenn kein Kabel angeschlossen ist Integrierte Batterieverwaltung bei vollständig entladener Batterie... Batterie Übertemperaturschutz (OTP)
