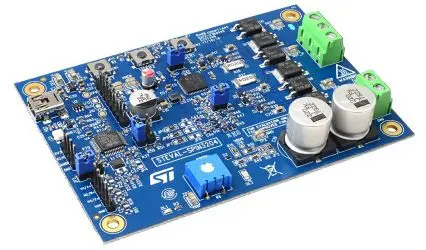

STMicroelectronics STSPIN32F0B Evaluierungsplatine, Sechsstufiger Treiber für bürstenlose Motoren Bürstenloser

Die dreiphasige bürstenlose DC-Motortreiberplatine STEVAL-SPIN3204 basiert auf dem 3-phasigen BLDC-Controller STSPIN32F0B mit dreifachem Halbbrücken-Gate-Treiber, einer Einzel-Shunt-Widerstands-Stromerfassungstopologie und programmierbarem Überstromschutz. Das Motorsteuerungssystem im Gehäuse umfasst einen STM32F031C6-Mikrocontroller, der für die Ausführung von 6-stufiger, feldorientierten Steuerung (FOC) und anderen Advanced Driving Algorithmen in der Firmware bereit ist, die über den USB-Anschluss der Platine auf den Chip-Flash-Speicher heruntergeladen werden können. Die Platine wurde entwickelt, um Ihnen zu helfen, Motorsteuerungsdesigns für Anwendungen wie Elektrowerkzeuge, Haushaltsgeräte, Lüfter und Pumpen zu testen und zu entwickeln, mit einer flexiblen Evaluierungsplattform, die es Ihnen sogar ermöglicht, zwischen externen Sensor- und sensorlosen Positionsrückmeldungs-Datenmethoden zu wechseln.
