STMicroelectronics STSPIN32F0A Entwicklungsbausatz Spannungsregler, Elektronischer Drehzahlregler-Referenzentwurf auf

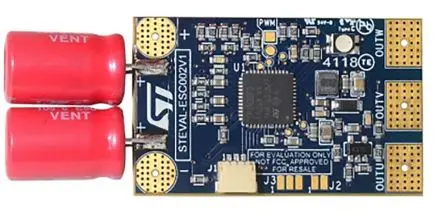

Die STEVAL-ESC002V1-Platine ist eine sehr kompakte und sofort einsatzbereite elektronische Geschwindigkeitsmessung Controller (ESC) Referenzdesign. Die Platine kann leicht an jede kleine und leichte Drohne angepasst werden Für Renn- oder Vermessungszwecke und ist auch für alle dreiphasigen Anwendungen geeignet BLDC-Anwendung, die einen kleinen Formfaktor, minimale BoM und hohe Drehzahlen erfordert verwendet werden. Zusammen mit dem Begleit-Firmware-Paket (STSW-ESC002V1) stellt es einen dar Lösung für sensorlose Ansteuerung im 6-stufigen Spannungsmodus. Das Herzstück der Platine ist der Advanced 3-phasige bürstenlose Motor STSPIN32F0 Controller, der einen STM32 Cortex ®-M0 ® -Mikrocontroller integriert, Spannungsregler, Signalaufbereitungsschaltkreise und Gate-Treiber in einem kleinen 7 x 7 mmmm² QFN-Gehäuse. Die Die Leistungsstufe basiert auf dem 2,8 mΩ niedrigen Widerstand, hohe Geschwindigkeit STL140N6F7 MOSFETs, entwickelt mit STripFET TM F7-Technologie und in der Lage, bis zu 20 A zu liefern Dauerstrom.
