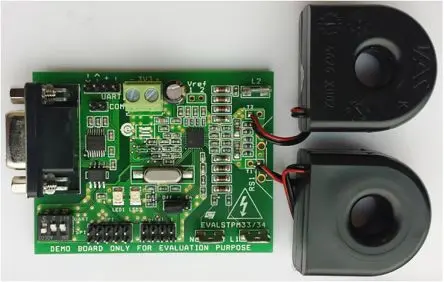

STMicroelectronics STPM34 Energiemessungs-Evaluierungsboard Entwicklungstool Sensor für Netzleitungssystem

Die STPM34-Evaluierungsplatine ist ein zweiphasiger Zähler der Klasse 0,2 mit 2 CTS für Netzleitungssysteme mit Vnom= 140 bis 300 V (RMS), Inom/ Imax= 5/100 A (RMS), Flin= 50/60 Hz ± 10 % und Tamb= -40 bis +85 °C. Die gemessene Wirk-/Blindleistung kann von zwei programmierbaren LEDs auf der Platine ausgegeben werden. Die Platine kann über einen isolierten RS232-Anschluss mit einem PC verbunden werden, der Evaluierungssoftware ausführt, oder über das isolierte USB-Schnittstellenwerkzeug STEVAL-IPE023V1 zur Konfiguration und zum Lesen von Daten. Die Platine verfügt außerdem über SPI/UART-Stifte zur Verbindung eines Mikrocontrollers für die Anwendungsentwicklung.
