STMicroelectronics STNS01 Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Energieverwaltung, für Ladegerät für

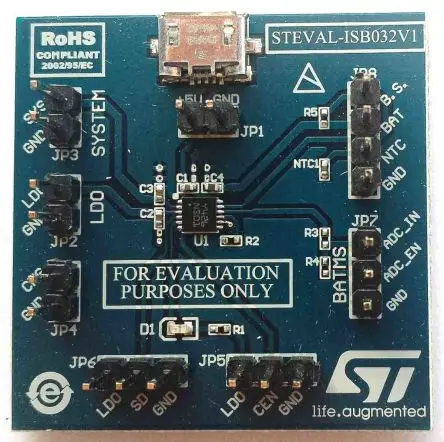

Die STEVAL-ISB032V1 ist eine Produktevaluierungskarte auf der Basis des STNS01, einem linearen Ladegerät für einzellige Li-Ion-Akkus, die einen LDO-Regler und mehrere Batterieschutzfunktionen integrieren. Das Gerät verwendet einen CC/CV-Algorithmus zum Laden des Akkus. Der Schnellladestrom kann über einen externen Widerstand programmiert werden. Vorladestrom und Anschlussstrom werden entsprechend skaliert. Der potenzialfreie Spannungswert beträgt 4,2 V. Die Eingangsspannung wird üblicherweise verwendet, um die Batterie zu laden und den LDO-Regler zu versorgen. Wenn keine gültige Eingangsspannung zur Verfügung steht und die Batterie nicht leer ist, schaltet das Gerät automatisch auf Batterieversorgung um. Der STNS01 integriert Überladung, Überentladung und Überstromschutzschaltungen, um zu verhindern, dass die Batterie unter Fehlerbedingungen beschädigt wird.
