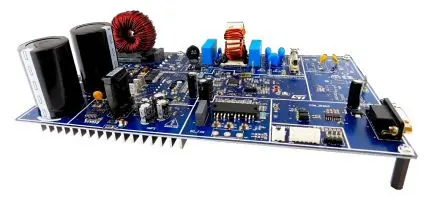

STMicroelectronics STM32F303RB Entwicklungsbausatz Spannungsregler, 1,5 kW Doppelmotorantrieb 3-Phasen-Motorantrieb, für

Die STEVAL-CTM010V1-Platine integriert zwei sensorlose 3-phasige Motorantriebe sowie eine einstufige digitale PFC-Aufwärts-Topologie, die alle über den ARM-basierten Mikrocontroller STM32F303RB gesteuert Arm gesteuert werden. Die Firmware-Bibliothek ST FOC MC SDK ermöglicht diese komplette Hardware- und Software-Lösung mit FOC-Zweimotorsensorlos und PFC CCM-Modus. Die Wechselrichterstufen basieren auf intelligenten Leistungsmodulen der Serie SLLIMM TM IPM für kompakte, leistungsstarke AC-Motorantriebe in einer einfachen, robusten Bauweise. Der PFC-Abschnitt basiert auf dem ultraschnellen Hochspannungsgleichrichter STTH30AC06C und dem STGWT20H65FB Trench Gate Field Stop IGBT. Die Platine bettet die intelligenten Leistungsmodule SLLIMM STGIB10CH60TS-L und STGIPQ3H60T-HZ der 2. Generation ein, die auf den Antrieb von Motoren für Kompressoren und Lüfter in Außeneinheiten zugeschnitten sind. Der STEVAL-CTM010V1 ist daher ideal für die Evaluierung von Raumklimaanlagen, die neue Effizienzstandards erfüllen können, die digitale PFCs erfordern, sowie für alle Einzel- oder Doppelmotoranwendungen mit Leistungsfaktorkorrektur.
