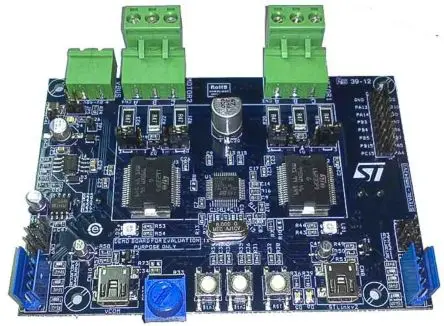

STMicroelectronics STM32F303CC, L6230 Evaluierungsplatine, Evaluierungsplatine Motor-Controller, für

Die Evaluierungsplatine STEVAL-IHM042V1 wurde als vollständige zweimotorige, feldorientierte Steuerungs- (FOC) Demonstrationsplattform mit STMicroelectronics Arm Cortex TM-M4F 32-Bit-Kern-basiertem Mikrocontroller STM32F303CC mit Gleitkommaunterstützung und zwei vollständig integrierten 3-phasigen Motortreibern DMOS L6230 entwickelt. Er wurde als integrierte Evaluierungsumgebung für Motorsteuerungsanwendungen im Bereich von 8 V bis 48 V DC-Busspannung (erweiterbar auf bis zu 52 V) und Nennleistung von bis zu 10 W für jeden Motorantrieb entwickelt. Das Design nutzt die Rechenleistung des STM32F303CC-Mikrocontrollers mit 48 KB internem SRAM und 256 KB Flash, 4 ADCs, 2 DACs, 7 Komparatoren, 4 Operationsverstärkern mit programmierbaren Verstärkungsfaktoren, SWD-Debugging sowie dem DMOS-Treiber L6230 mit 2,8 A Peak Strom am Ausgang, nicht ableitfähiger Überstromerkennung/-schutz, Überleitungsschutz, nicht zugesicherter Komparator, thermische Abschaltung und Unterspannungsabschaltung.
