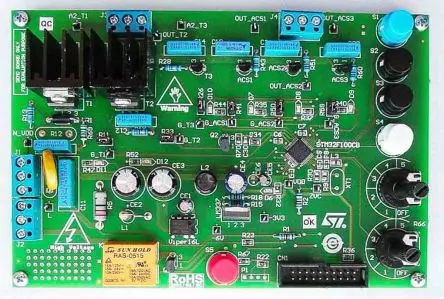

STMicroelectronics STM32F100 Evaluierungsplatine, Demoboard Motor-Controller, für Anwendungen für Haushaltsgeräte

Der STEVAL-IHT005V2 wurde als Komplettlösungsangebot für Haushaltsgeräteanwendungen auf der Basis von STMicroelectronics TM-Komponenten entwickelt. Besonderes Augenmerk wird auf die Demonstration einer robusten vollen 3,3-V-Lösung gelegt, die auf einem 4-kV-Pegel in Klasse A während eines IEC-61000-4-4 (Burst)-Tests basiert. Die Platine ermöglicht es Entwicklern auch, die Durchführbarkeit der AC-Schaltersteuerung mit einer 3,3-V-Versorgung zu bewerten. Gate-Ströme können gemessen und mit den Informationen im Anwendungshinweis AN2986 verglichen werden. STEVAL-IHT005V2 basiert auf dem vor kurzem eingeführten 48-poligen 32-Bit-STM32F100C4T6B-MCU mit 24 MHz (RC-benutzerbestülbarer interner RC-Takt), mit 16 kByte Flash-Speicher, 12-Bit-A/D-Wandler, 5 Timern, Kommunikationsschnittstellen und 4 kByte SRAM. Die Netzteilschaltung verfügt über VIPer16L, einen Offline-Konverter mit einer 800-V-Leistungssektion, die gegen Stoßentladung robust ist und bei 60 kHz arbeitet. Das Netzteil bietet eine negative 6-V-Abwärts-Boost-Topologie.
