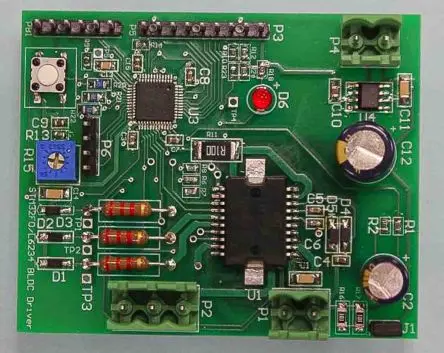

STMicroelectronics STM32F051, L6234 Evaluierungsplatine, Demoboard Motor-Controller, für 6-stufig BLDC Sensorloser

Die STEVAL-IHM043V1-Demoplatine ist ein bürstenloser Dreiphasen-Dauermagnet-Motortreiber, der einen Motor mit einer sensorlosen 6-stufigen Kommutierungstechnik ansteuern soll. Die Platine kann mit einer DC-Eingangsspannung zwischen 7 und 42 V dc betrieben werden und liefert einen kontinuierlichen Ausgangsstrom von 2 A für den Motor. Der Stromkreis besteht aus drei Hauptblöcken: Der digitale Steuerblock verwendet den Mikrocontroller STM32F051 zur Implementierung der Steueralgorithmen und erzeugt die Steuersignale für die Leistungsstufe. Der zweite Block ist die Leistungsstufe, bestehend aus einer dreiphasigen Wechselrichterbrücke, die mit dem dreiphasigen Motortreiber-IC L6234 implementiert ist. Der Netzteilblock verwendet den linearen Regler ST78L33 zur Bereitstellung der 3,3-V-Logikversorgung für den Mikrocontroller.Eingangsspannungsbereich: 7 bis 42 V dc Ausgangsstrom: 2 A bis 5 A (Spitze) Kann bis zu 100 % Arbeitszyklus betreiben
